48

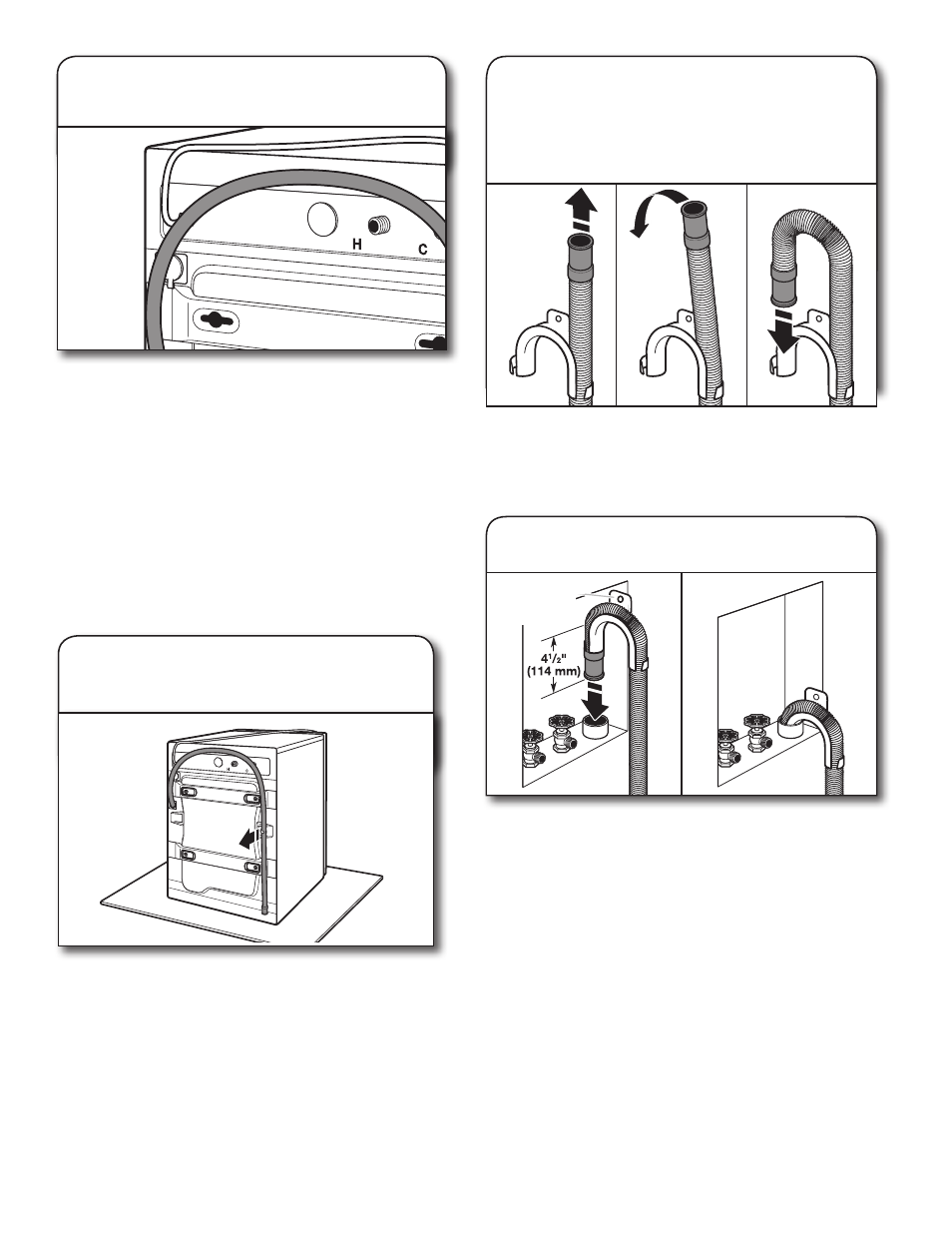

ACHEMINER LE TUYAU
D’ÉVACUATION
6.
Placer le cordon d’alimentation
par-dessus la console
Retirer la sangle jaune d’expédition du cordon. Placer
délicatement le cordon d’alimentation par dessus la laveuse
pour permettre le libre accès à l’arrière de la laveuse.
IMPORTANT : Ne pas brancher la laveuse avant d’avoir
terminé l’installation.
Tirer doucement pour dégager le tuyau d’évacuation
(matériau ondulé) des agrafes d’arrimage.
7.
Retirer le tuyau de vidange
de la laveuse
Le bon acheminement du tuyau de vidange protège vos
planchers contre les dommages imputables à une fuite d’eau.
Lire et suivre ces instructions.
Pour les installations avec vidange au plancher, il faut raccorder
la bride de retenue pour tuyau de vidange à l’extrémité du tuyau
de vidange. Des pièces supplémentaires avec des directives
distinctes seront peut-être nécessaires. Voir “Autres pièces”.
8.
Raccorder le système de vidange de
l’évier de buanderie ou la courroie du
tuyau rigide de rejet à l’égout
(installations avec vidange
au plancher uniquement)
Placer le tuyau dans le tuyau rigide de rejet à l’égout (illustré
sur l’image) ou par-dessus le côté de l’évier de buanderie.
IMPORTANT : 4 1 ⁄
2
" (114 mm) du tuyau de vidange doit être
à l’intérieur du tuyau de rejet à l’égout; ne pas forcer
l’excédent de tuyau dans le tuyau rigide de rejet à l’égout ni
le placer dans l’évier de buanderie. On doit utiliser la bride de
retenue pour tuyau de vidange.
9.
Placer le tuyau de vidange dans
le tuyau rigide de rejet à l’égout
Bride de retenue
pour tuyau de
vidange (en
forme de U)
