43
Autres pièces : ( Non fournies avec la laveuse)
Il se peut que l’installation nécessite des pièces supplémentaires.
Pour commander, consulter les numéros d’appel sans frais
figurant sur la page de couverture de ce manuel.
Si vous avez : Il vous faudra :
Évier de buanderie Système de pompe de puisard (si non
ou tuyau de rejet déjà disponible)
à l’égout plus haut
que 55" (1,4 m)
Un égout surélevé
Tuyau de vidange standard de 20 gal.
(76 L) de 30" (762 mm) de haut ou
évier de décharge, pompe de puisard
et connecteurs (disponibles chez les
vendeurs de matériel de plomberie
locaux)
Système de vidange Ensemble de brise-siphon,
plancher pièce au 285834
Ensemble de raccordement (x2),
pièce numéro 285835
Tuyau de vidange additionnel,
pièce n° 8318155
Un tuyau de vidange Tuyau de vidange supplémentaire,
trop court pièce numéro 285863
Ensemble de connection,
pièce numéro 285835
Robinets d’eau hors 2 tuyaux d’admission d’eau plus longs :
d’atteinte des tuyaux 6 pi (1,8 m), pièce n° 76314
d’admission 10 pi (3,0 m), pièce n° 350008
Ensemble de superposition :
Prévoyez-vous de superposer votre laveuse et votre sécheuse?
Pour ce faire, vous devrez acheter un ensemble de
superposition.
Pour commander, téléphoner au marchand chez qui vous avez
acheté votre laveuse ou consulter la section “Assistance ou
service”. Demander la pièce n° W10178021.

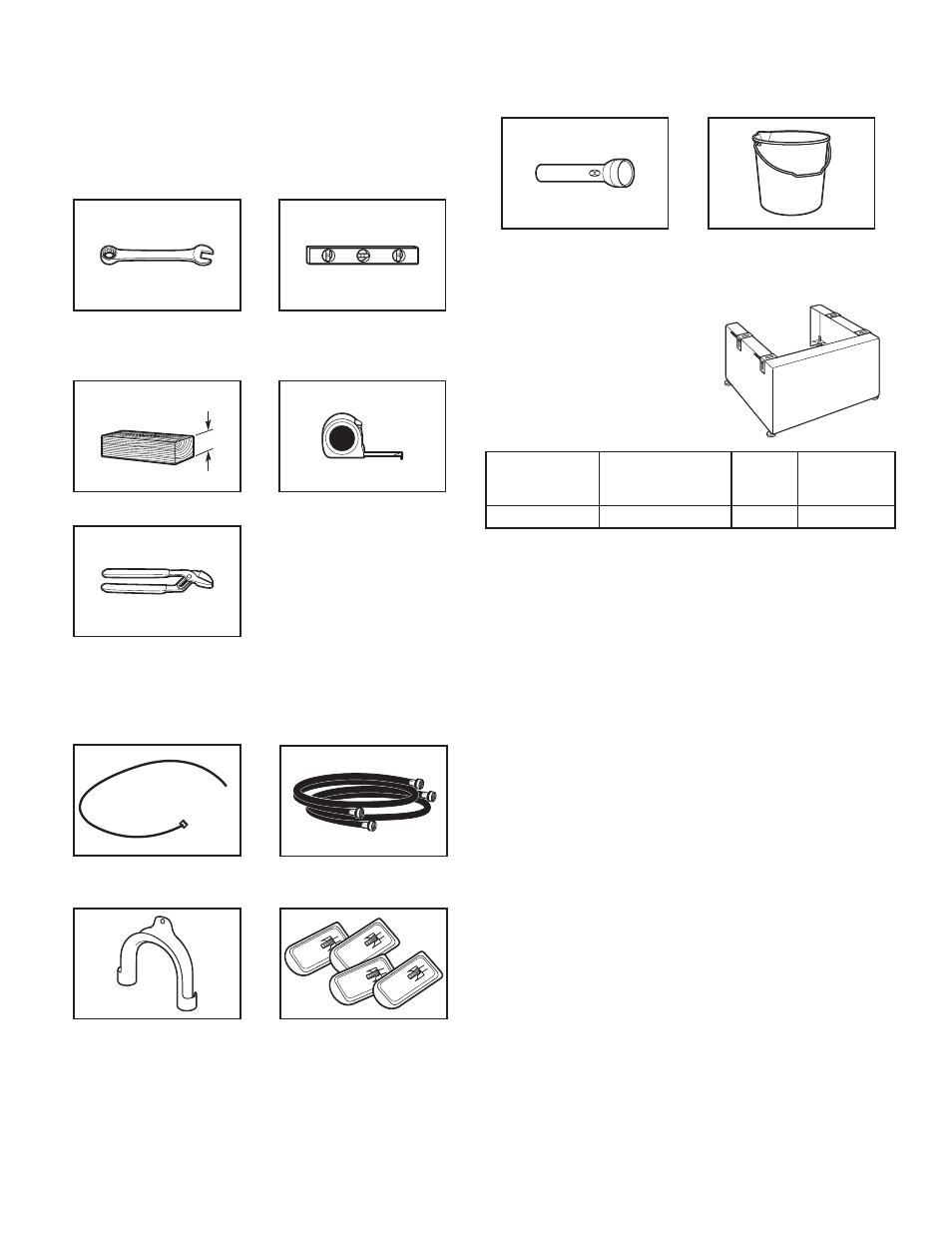

Outillage facultatif :
Pièces fournies :
REMARQUE: Toutes les pièces fournies pour l’installation
se trouvent dans le panier de la laveuse.
4" min
(102 mm)
Cale en bois
Clés plates ou clés à
molette de 15/32" (12 mm)
et 1/2" (13 mm)
Règle ou mètre ruban
Niveau
Pince avec ouverture
jusqu’à 1 9 ⁄
16
" (39.5 mm)
Lampe de poche Seau
Attache-câble
Bride de retenue pour tuyau
de vidange (en forme de U)
Outillage nécessaire :
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler les outils et piéces nécessaires avant de commancer
l’installation.
2 tuyaux d’arrivée d’eau
avec rondelles plates
Bouchons d’obturation
de trous de boulons de
transport (4)
Options:
Piédestal :
Vous pouvez acheter un piédestal
pour cette laveuse. Vous pouvez
choisir un piédestal de 11,8"
(300 mm). Le piédestal augmentera
la hauteur totale de la laveuse.
Hauteur du
piédestal
Hauteur
approximative
avec laveuse
Couleur Numéro de
modèle
11,8" (300 mm) 44,7" (1135 mm) Blanc LAB0050PQ
INSTRUCTIONS D’INSTALLATION
