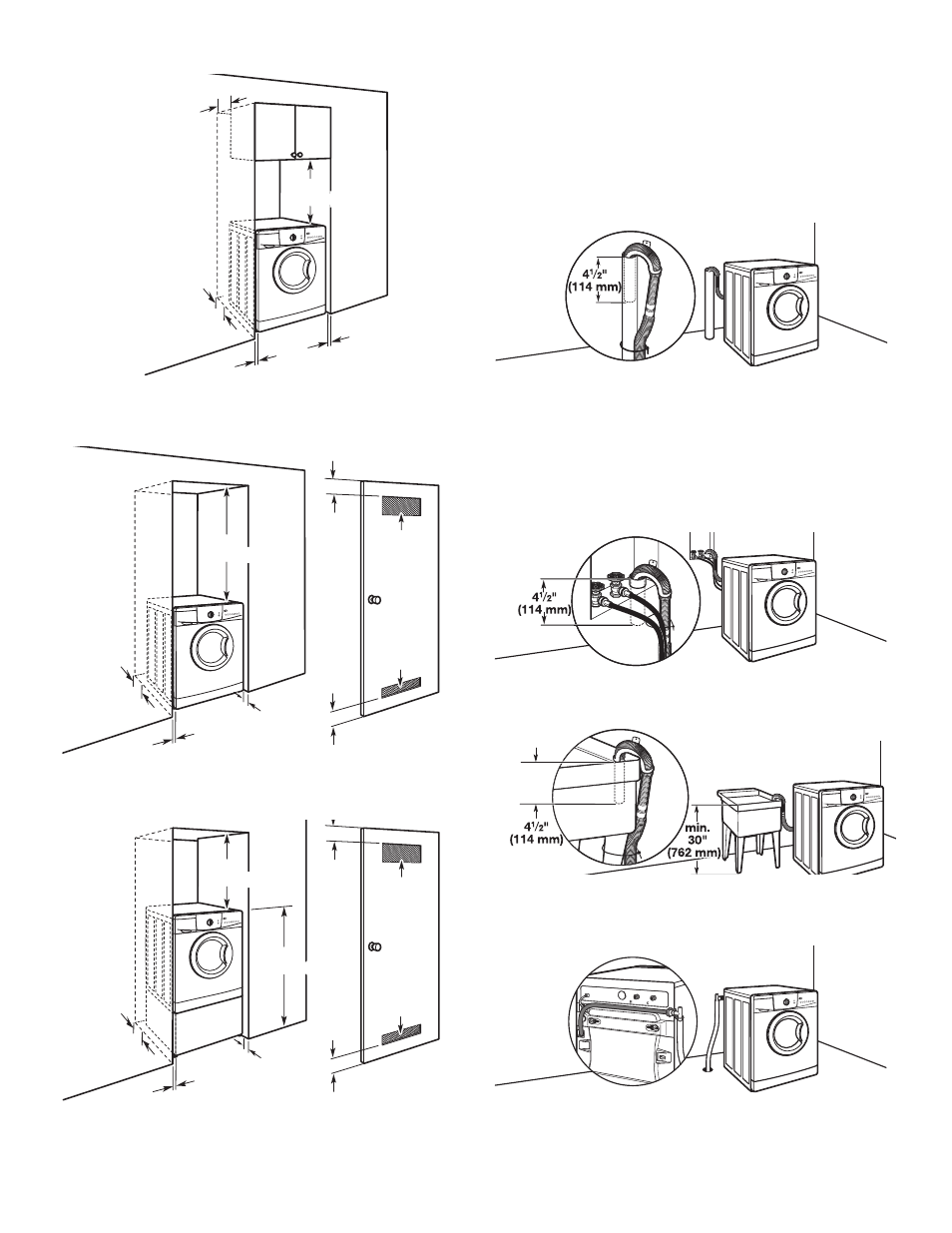

Installation dans un encastrement ou un placard
(laveuse uniquement) :
1"
(25 mm)
4"
(102 mm)
24 in.
2
(155 cm
2
)
48 in.
2
(310 cm
2
)
3"
(76 mm)
3"
(76 mm)
9"
(229 mm)
34"
(864 mm)
1"
(25 mm)
Installation dans un encastrement ou placard (laveuse
sur piédestal)
1"
(25 mm)
4"
(102 mm)
24 in.
2
(155 cm
2
)
48 in.
2
(310 cm
2
)
3"
(76 mm)
3"
(76 mm)
1"
(25 mm)
9"
(229 mm)
18"
(457 mm)
44
11
/
16
"
(1135 mm)
44
11
/
16
"
(1135 mm)
7"
(178 mm)
9"
(229 mm)
9"
(229 mm)
1"
(25 mm)
4"
(102 mm)
1"
(25 mm)
Installation dans un placard personnalisée :
Le système de vidange au plancher nécessite un ensemble
de brise-siphon (pièce numéro 285834), deux ensembles de
raccordement (pièce numéro 285835) et une rallonge de tuyau
de vidange (pièce numéro 285863) qui peuvent être achetés
séparément. Voir “Autres pièces”. Hauteur minimale du
brise-siphon : 28" (710 mm) à partir du fond de la laveuse.
(Des tuyaux supplémentaires peuvent être requis).
Diamètre minimal pour un tuyau rigide de rejet à l’égout : 2"
(51 mm). Capacité minimale d’acheminement : 17 gal. (64 L) par
minute. Un ensemble d’adaptateur de tuyau rigide de
rejet à l’égout de 1⁄4" (6 mm) à 1" (25 mm) de diamètre est
disponible (pièce numéro 3363920). Le sommet du tuyau de
rejet à l’égout doit avoir une hauteur d’au moins 30" (762 mm); ne
pas l’installer à plus de 55" (1,4 m) du fond de la laveuse. Si l’on
possède un égout surélevé et que l’on doit l’installer à plus de 96"
(2,44 m) de hauteur, un système de pompe de puisard (avec tout
le matériel en rapport) est nécessaire. Voir “Autres pièces”.
Système de vidange avec tuyau de rejet à l’égout mural
Système de vidange dans un évier de buanderie
Capacité minimale : 20 gal. (76 L). Le sommet de l’évier de
buanderie doit se trouver à au moins 30" (762 mm) du plancher;
ne pas l’installer à plus de 55" (1,4 m) du fond de la laveuse.
Système de vidange avec tuyau de rejet à l’égout au plancher
Voir les exigences pour le système de vidange avec tuyau rigide
de rejet à l’égout au plancher.
Système de vidange au plancher
SYSTÈME DE VIDANGE
Le système de vidange de la laveuse peut être installé à l’aide
d’un conduit d’évacuation au plancher, un tuyau de rejet à l’égout
au plancher ou mural ou un évier de buanderie. Sélectionner la
méthode à utiliser.
IMPORTANT :
Pour éviter un effet de siphon, ne pas introduire
plus de 4
1
⁄
2
" (114 mm) de tuyau de vidange à l’intérieur du tuyau
rigide de rejet à l’égout. Toujours immobiliser le tuyau de vidange
avec un attache-câble.
