8
6. Installation des garnitures mécaniques
Assurez-vous que la garniture mécanique livrée est conforme aux documents de commande
pour être sûr que la garniture correcte a bien été montée.
Veillez à ce que la garniture cartouche et les parties de la garniture soient manipulées
et transportées en toute sécurité pendant le montage de la garniture mécanique et
que les principes ergonomiques soient observés. Pour éviter tout dommage corporel,
l’opérateur doit porter des vêtements de protection conformément aux prescriptions
applicables pour l’installation.
Des dimensions de montage correctes sont d’une importance primordiale pour assurer le fonc-
tionnement parfait d’une garniture mécanique.
La mise en place incorrecte de la garniture peut provoquer une défaillance de la garni-
ture mécanique et suite à cela l‘échappement du produit véhiculé dans l‘environnement.
Les cartouches regroupent l’intégralité des composants assemblés sur une chemise afin de
permettre le montage simultané de l’ensemble des composants des garnitures. Les composants
des garnitures de base doivent être montés sur le matériel par étapes et exigent des mesures
précises en vue du positionnement correct avant fixation des éléments rotatifs par rapport aux
éléments fixes. Lors du réglage et la fixation des cartouches, veiller toujours à ce que l’arbre
soit positionné dans les conditions de fonctionnement du matériel (par exemple en incluant les
effets de la dilatation ou de la contraction thermique de l’arbre par rapport au corps).
Pour faciliter l’installation, les joints d’étanchéité doivent être légèrement lubrifiés. Le lubrifiant
doit être compatible à la fois avec le produit manipulé et le matériau du joint. Généralement la
graisse silicone convient, mais cela doit être vérifié avant application.
Attention: éviter la surcompression des soufflets car cela pourrait affecter le débatte-
ment et l’effet élastique.
Certaines garnitures mécaniques sont sensibles au sens de rotation. Assurezvous, avant la mise
en place, que le sens de rotation de l‘arbre correspond bien au sens de rotation de la garniture
mécanique.
Les éléments d’accès à la garniture mécanique durant les travaux de montage doivent
être protégés par des moyens adéquats. Ces éléments doivent être antidérapants et
conçus de manière à éviter les chutes et les trébuchements (mise en place de dispositifs
de retenue p.ex.).
6.1 Installation des garnitures type cartouche
avec plaques de réglage

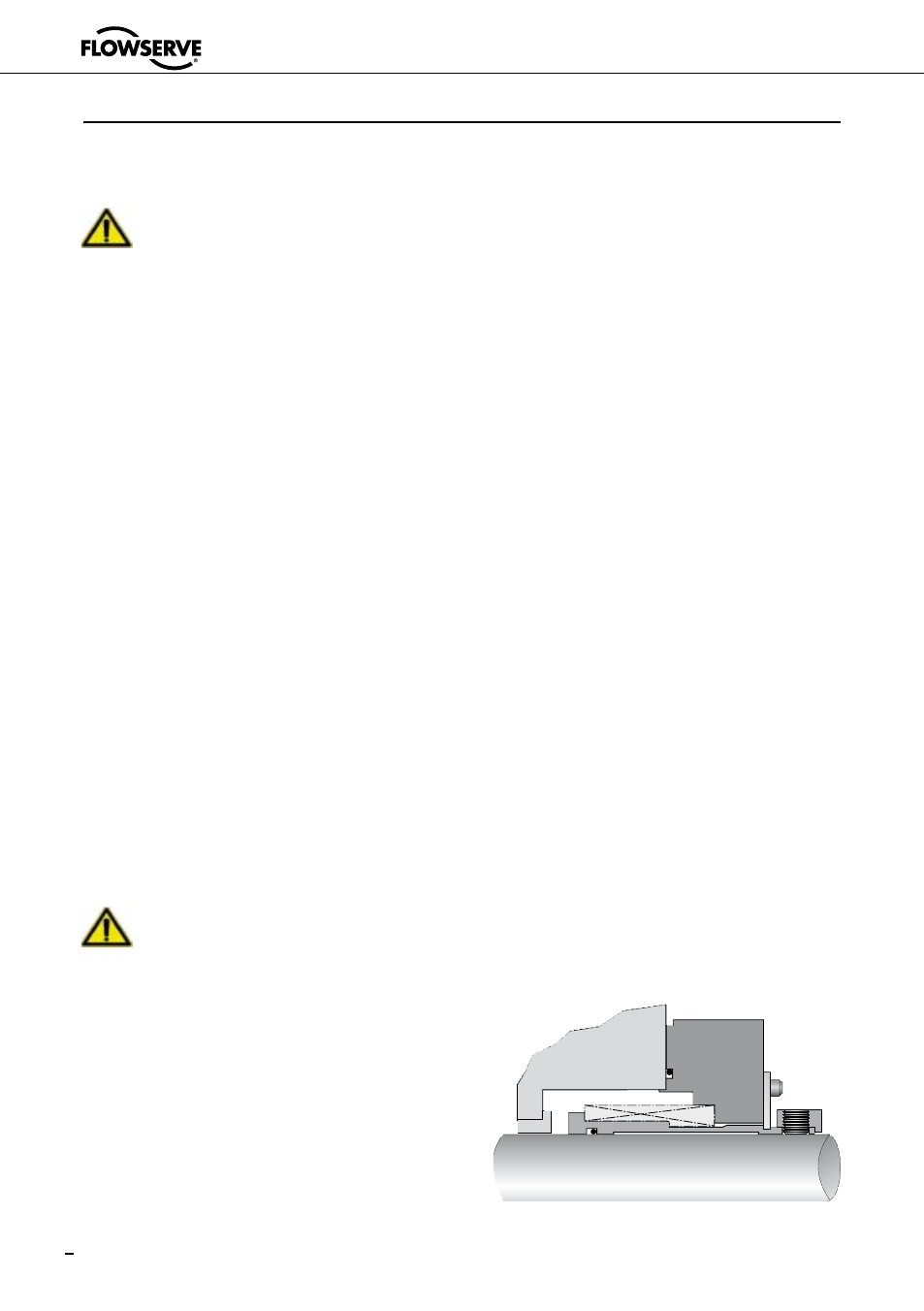

Voir figure 6.
!
!
Figure 6
