6

5.4 Vérifier les dimensions de l’arbre comme indiqué sur le plan d’ensemble de la gar-

niture. Inspecter les surfaces sous les joints et s’assurer qu’elles sont exemptes de
petits trous ou de rayures. Ebavurer tous les angles coupants sur les trous, filetages,
reliefs, épaulements, rainures de clavettes et autres de l’arbre sur lesquels le ou les
joints doivent passer et/ou s’ajuster.

5.5 Vérifier que l’alésage de la boîte à garniture ou le centrage du diamètre extérieur est

dimensionné comme indiqué sur le plan d’ensemble de la garniture.

5.6 Vérifier que toutes les modifications indiquées sur le plan d’ensemble de la garniture

(ré usinage) ont été effectuées sur le matériel pour permettre l’installation de la garni-
ture mécanique et agir en conséquence.

5.7 La machine doit être reliée à la terre pour empêcher la formation d’étincelles suite à la

décharge d’électricité statique.

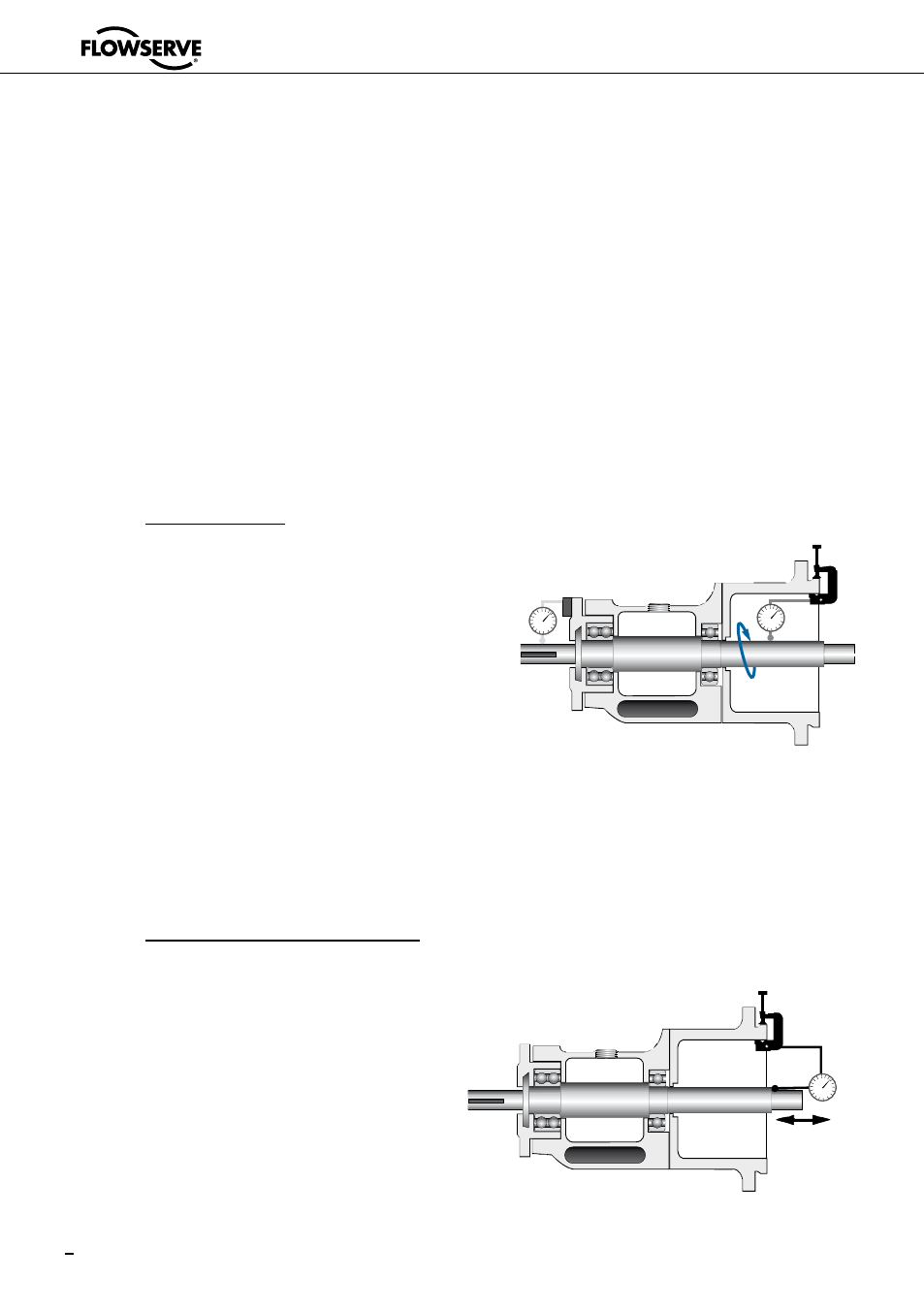

Le voile de l’arbre ne doit pas excéder 0,05 mm (.002”) TIR (Amplitude totale) sur tout
point le long d’un arbre monté sur roulements à billes ou à rouleaux. Pour les
arbres montés sur paliers lisses, consulter les instructions du fabricant.

Si le matériel n’est pas complètement
démonté, vérifier le voile à proximité
immédiate de la garniture. La valeur s
usmentionnée s’applique à des vitesses de
rotation d’arbre comprise entre 1000 et 3600 tr/min.

Pour toutes valeurs supérieures ou inférieures, consulter
notre représentant Flowserve.

Voir figure 1.

Le jeu axial à l’extrémité de l’arbre ne doit pas excéder 0,25 mm (.010’’) TIR (Amplitude
totale) sur les paliers équipés d’une butée à billes. Pour les paliers équipés d’une butée
à patins, consulter les instructions du fabricant.

Voir figure 2.

!

!

!

!

!

!

Figure 1

Figure 2
