6.2.2 Installer la garniture sur l’arbre et la
positionner par rapport à la face d’appui
de la boîte à garniture.
6.2.3 Orienter les orifices du (des) chapeau(x) de la garniture comme indiqué sur le plan
d’ensemble et raccorder les tuyauteries.
6.2.4 Installer les boulons/écrous du chapeau sans les serrer. Le chapeau doit pouvoir effectuer
librement un mouvement radial.
6.2.5 Terminer l’assemblage du reste de l’équipement y compris, le cas échéant, les paliers de
butée.
6.2.6 Veiller à ce que les plaques de réglage soient correctement positionnées et engagées.
La position incorrecte des plaques de réglage peut provoquer une défaillance de
la garniture mécanique et suite à cela l‘échappement du produit véhiculé dans
l‘environnement.
6.2.7 Serrer boulons/écrous de chapeau de manière uniforme afin d’éviter les déformations ou
une pression inégale du chapeau sur la face d’appui de la boîte à garniture. Ne pas serrer
les vis du dispositif d’entraînement.
6.2.8 Serrer les vis du dispositif d’entraînement en respectant les couples de serrage indiqués
sur le plan d’ensemble de la garniture.
Le serrage incorrect des vis peut déclencher une situation dangereuse, la garniture
mécanique risquant de sortir de la cavité de la garniture lors de la mise en pression.
6.2.9 Monter les tuyauteries de raccordement conformément au plan-API et aux instructions du
paragraphe 7. Consulter également (si nécessaire) le manuel de montage et d’entretien de
l’équipement auxiliaire.
6.2.10 Retirer les cales de centrage et les ranger dans un endroit connu.
6.2.11 Contrôler l’alignement du matériel avec le dispositif d’entraînement, conformément aux
instructions du fabricant de l’accouplement et/ou du matériel.
6.2.12 Après avoir amené l’unité en condition opérationnelle (pression et température), vérifier à
nouveau l’alignement et procéder aux ajustements si nécessaire.
!

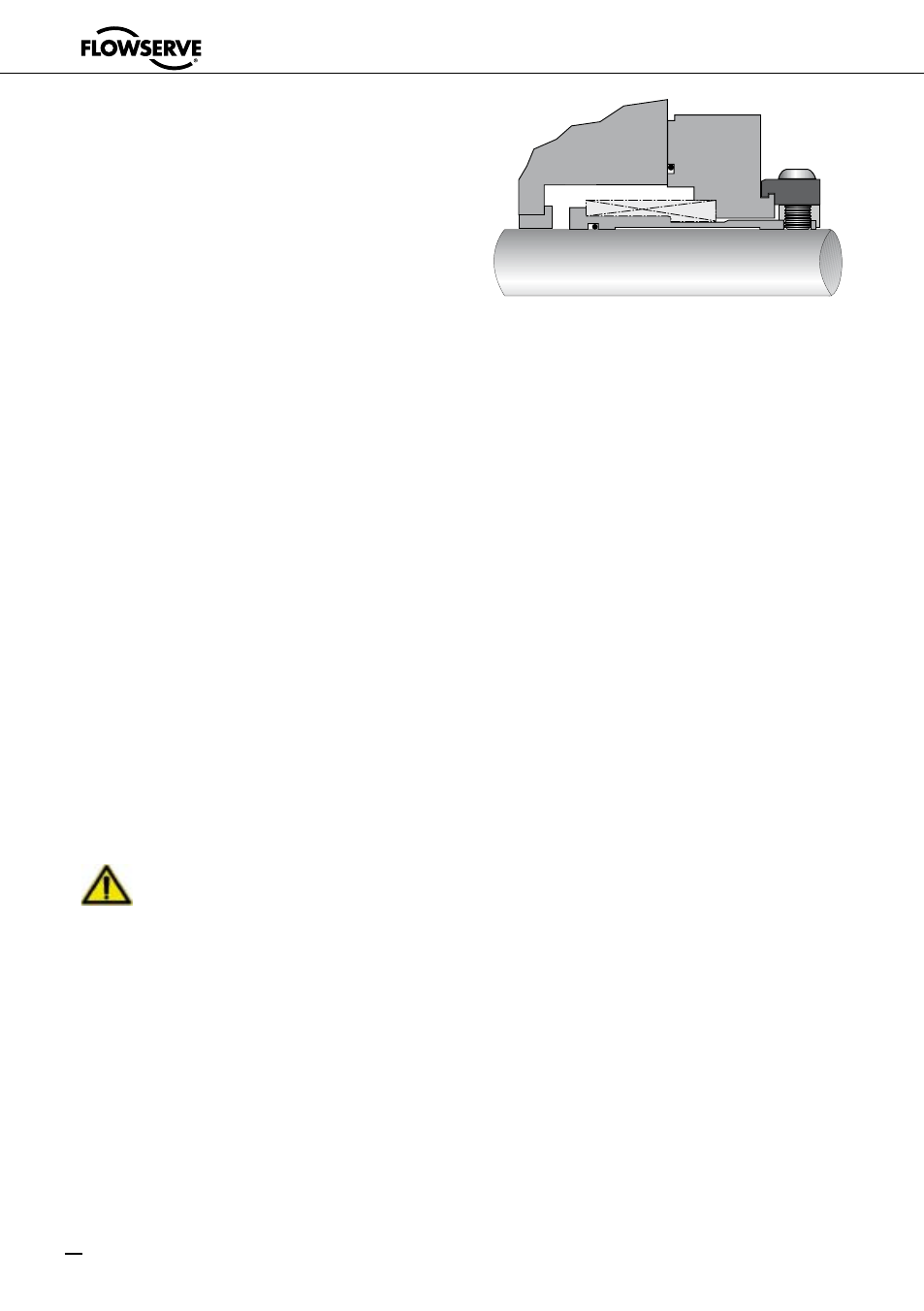

Figure 7
