76
Conexiones

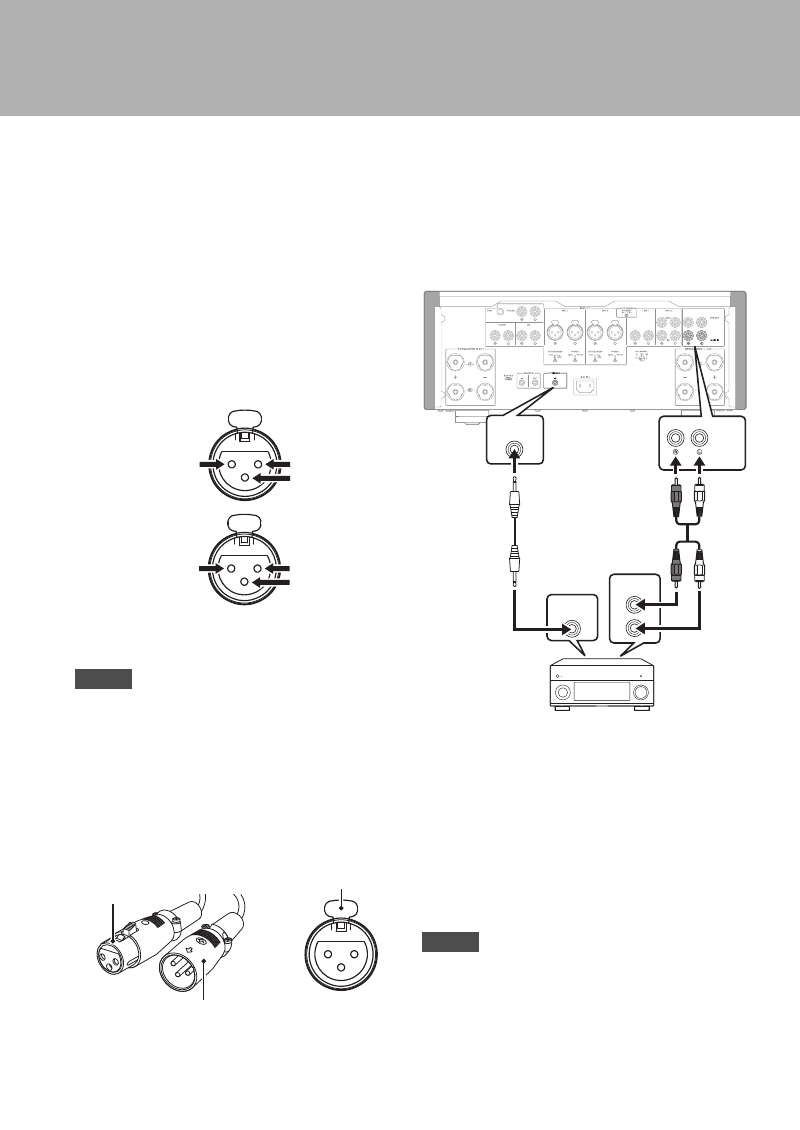

Conexión balanceada
Puede conectar un reproductor de CD o un reproductor de
red que disponga de tomas de salida balanceada de tipo
XLR a las tomas de entrada BAL 1 o BAL 2 de esta
unidad. Utilice cables balanceados de tipo XLR para esta
conexión.
Selector ATTENUATOR: le permite establecer el nivel de
entrada permitido en las tomas de entrada balanceada.
Seleccione ATT. (
− 6 dB) si la salida de audio desde el
componente conectado suena distorsionada.
Selector PHASE: le permite establecer la posición (fase) del
contacto HOT (contacto n.º 2: HOT o contacto n.º 3:
HOT) en las tomas de entrada balanceada.
Consulte el manual de instrucciones del componente
conectado para averiguar la posición del contacto HOT en
las tomas de salida balanceada en el componente.
• Seleccione NORMAL (el contacto n.º 2 es HOT) para un
reproductor Yamaha.
• No utilice conexiones balanceadas y no balanceadas para un
componente simultáneamente. Si lo hace se creará un bucle
a tierra que podría generar estática y ruido.
• Al conectar un cable, asegúrese de alinear los contactos del
conector con los orificios de la toma y, a continuación,
inserte el conector XLR macho en la toma hasta que oiga un
chasquido. Para retirar el cable, mientras mantiene
presionada la palanca de la toma de entrada BAL 1 o BAL 2,
extraiga el conector XLR macho de la toma.
• Para una conexión balanceada, seleccione BAL 1 o BAL 2
como la fuente de entrada.
Conexión de activación
Puede conectar un receptor AV Yamaha u otro
componente que sea compatible con la función de
activación. Puede controlar esta unidad de manera
sincronizada con un componente conectado.
Al activar la alimentación del componente conectado,
también se activa la alimentación de esta unidad. Al
mismo tiempo, la fuente de entrada a la unidad se
establece en MAIN DIRECT.
Si se ha seleccionado MAIN DIRECT como la fuente de
entrada para esta unidad, al apagar la alimentación del
componente conectado, esta unidad pasará al modo de
espera.
Cuando se desactive el interruptor de alimentación de esta
unidad, no se activará la alimentación de la unidad.
Nota
1: GND (tierra) 2: HOT (+)
3: COLD (−)
NORMAL
(Contacto n.º 2: HOT)
1: GND (tierra) 2: COLD (−)
3: HOT (+)
INV.
(Contacto n.º 3: HOT)
Conector XLR
(hembra)
Conector XLR
(macho)
Palanca
Toma de entrada
BAL 1/BAL 2
Nota
TRIGGER
OUT
PRE OUT
TRIGGER
IN
MAIN IN
Panel trasero de esta unidad
Receptor AV Yamaha u otro componente
que dispone de tomas TRIGGER OUT y
PRE OUT
Cable con clavija
estéreo
Cable con mini
clavija
monoaural
