Français
47
Toutes les connexions doivent être correctes : L (gauche) à L, R
(droite) à R, « + » à « + » et « − » à « − ». Pour des informations sur
la procédure de connexion, voyez le mode d’emploi de vos
enceintes.
■

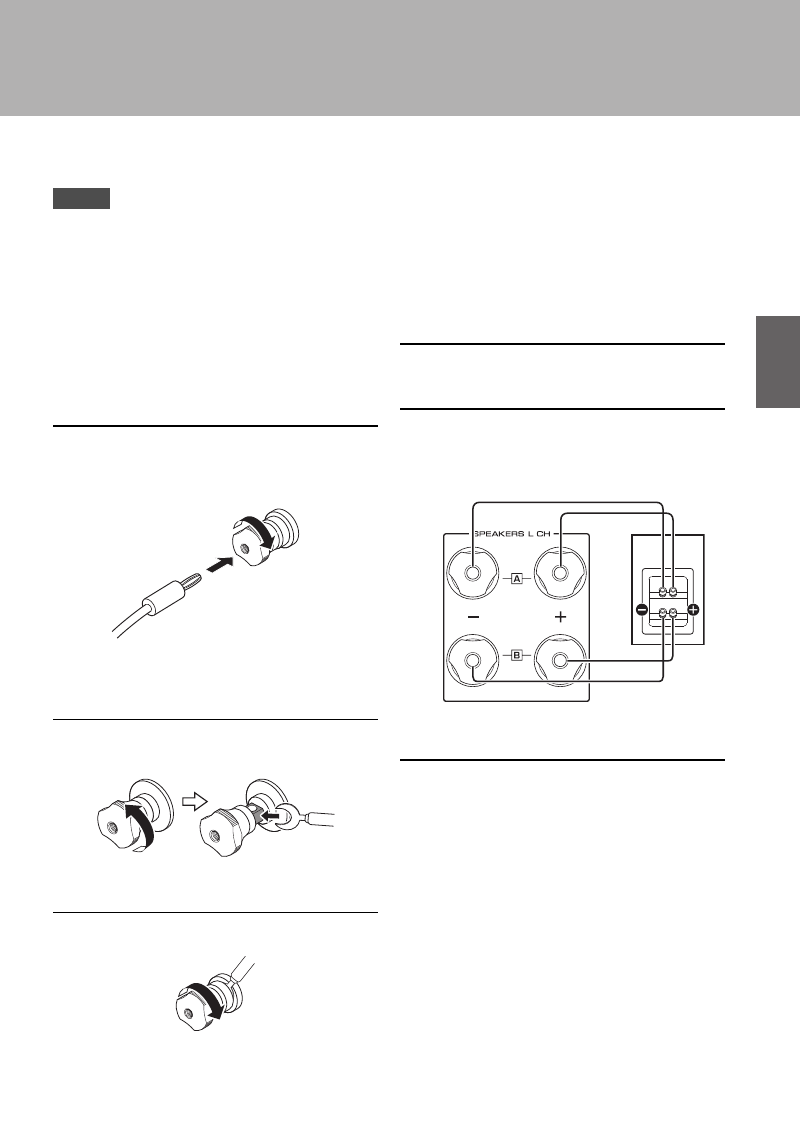

Connexion via des câbles avec fiches
bananes
(Modèles pour les États-Unis, le Canada, l’Australie, la
Chine et Taïwan)
Serrez d’abord l’extrémité de la borne
SPEAKERS puis insérez la fiche banane dans
l’orifice de la borne.
■
Connexion via des câbles à cosse en Y
1 Dévissez la borne et insérez la cosse en Y
entre l’anneau et la base de la borne.
2 Revissez la borne.
Connexion bifilaire
Une connexion bifilaire sépare les fréquences du grave et
du médium/aigu. Les enceintes compatibles avec une
connexion bifilaire comportent deux paires de bornes
(quatre bornes au total). Ceux deux paires de bornes
permettent de diviser chaque enceinte en deux sections
indépendantes. Pour effectuer ce type de connexion, vous
devez raccorder les haut-parleurs médium/aigu à une paire
de bornes et les woofers à l’autre paire de bornes.
1 Retirez les barres de court-circuit ou les
pontages des enceintes.
2 Raccordez les enceintes à cet appareil de la
manière illustrée ci-dessous.
Exemple de connexion de la voie gauche
3 Réglez le sélecteur SPEAKERS du panneau
avant sur A+B BI-WIRING.
Note
Fiche banane
Diamètre de l’orifice pour fiche
banane : 4,0 mm
Cosse en Y
Épaisseur du centre de
la borne : 5,8 mm
Panneau arrière de cet appareil
Enceinte
