74

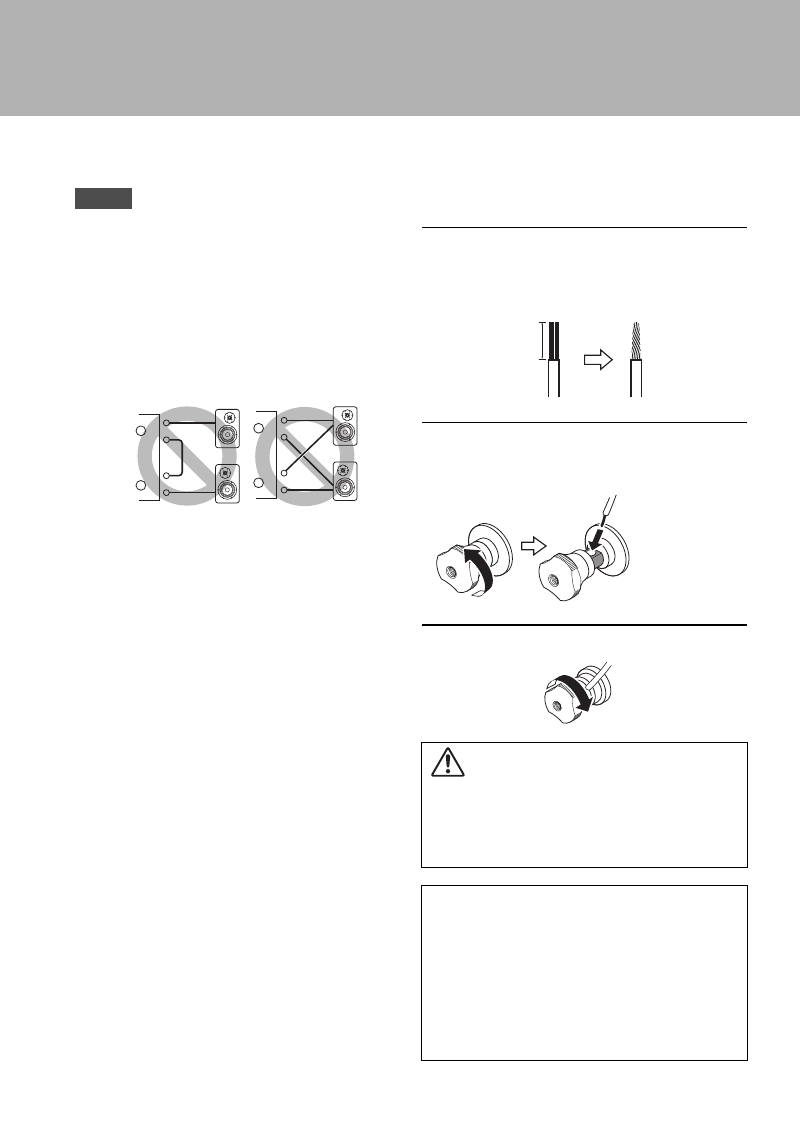

Conexiones
• Como este amplificador de potencia es de tipo balanceado
flotante, no son posibles las conexiones siguientes.
- Conexión entre dos terminales “+” (o dos “−”) en los
canales izquierdo y derecho (Fig. 1).
- Conexión de cada terminal “−” de los canales izquierdo
y derecho de la unidad en los altavoces de canales
opuestos (conexión en cruz, Fig. 2).
- Conexión de los terminales “−” de los canales
izquierdo/derecho (o contacto accidental entre ellos)
con la parte metálica del panel trasero de la unidad.
• No conecte un altavoz de subgraves activo a los terminales
SPEAKERS L/R CH. Conecte el altavoz de subgraves a las
tomas PRE OUT de la unidad.
Conexión de los altavoces
■
Uso de los cables de altavoces
1 Quite aproximadamente 10 mm de
aislamiento del extremo de cada cable de
altavoz y luego retuerza juntos los hilos
expuestos para evitar cortocircuitos.
2 Desatornille la perilla en cada terminal de
altavoces y luego inserte el hilo pelado en
el orificio lateral del terminal.
3 Apriete la perilla.
Nota
+
–
+
–
L
R
+
–
+
–
L
R
Figura 1 Figura 2
ATENCIÓN
• No afloje la perilla excesivamente. De lo contrario, puede
salirse y un niño podría ingerirlo accidentalmente.
• Para reducir el riesgo de descarga eléctrica, no toque los
terminales de altavoces con la alimentación de la unidad
encendida.
AVISO
• Si los terminales SPEAKERS entran en contacto con un
armario metálico, se puede producir un cortocircuito que
dañará esta unidad. Si instala la unidad en un armario,
deje una distancia suficiente para evitar que los
terminales SPEAKERS entren en contacto con el armario.
• No deje que los hilos pelados de los altavoces se toquen
entre sí ni que toquen cualquier parte metálica de esta
unidad. De lo contrario, la unidad o los altavoces pueden
resultar dañados.
10 mm
Diámetro del orificio
para hilo del cable
del altavoz: 6,0 mm
