46

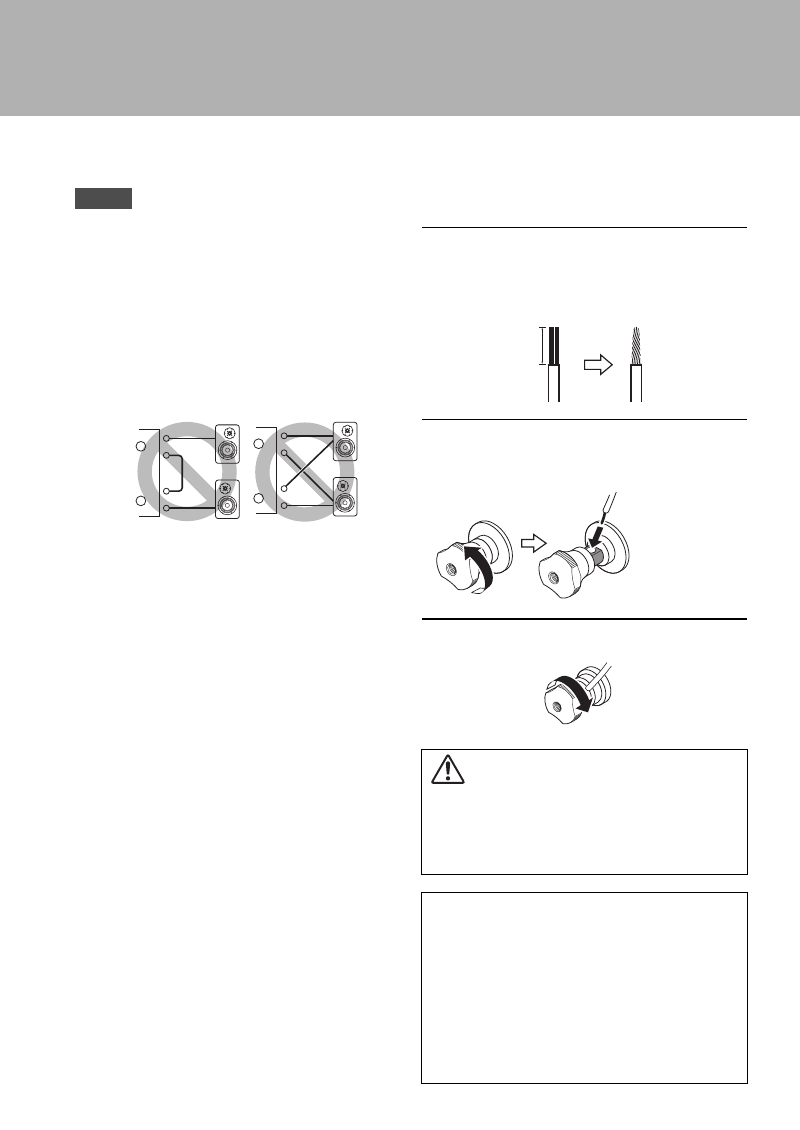

Connexions
• Vu que cet amplificateur de puissance est à symétrie
flottante, il n’est pas possible d’effectuer les connexions ci-
dessous.
- Une connexion entre les deux bornes « + » (ou les deux
broches « − ») des voies gauche et droite (fig. 1).
- Une connexion de chaque borne « − » des voies gauche
et droite de l’appareil à la borne d’enceinte de la voie
opposée (connexion croisée, fig. 2).
- Une connexion des bornes « − » des voies gauche/
droite (ou un contact accidentel de ces bornes) avec
une partie métallique sur la face arrière de cet appareil.
• Ne connectez pas de subwoofer actif aux prises SPEAKERS
L/R CH. Branchez le subwoofer aux prises PRE OUT de cet
appareil.
Connexion des enceintes
■
Connexion via des câbles d’enceinte
1 Enlevez environ 10 mm de la gaine isolante
à l’extrémité de chaque câble d’enceinte et
torsadez les fils exposés du câble pour
éviter les courts-circuits.
2 Dévissez chaque borne d’enceinte et
insérez la portion dénudée du fil dans
l’orifice sur le côté de la borne.
3 Revissez la borne.
Note
+
–
+
–
L
R
+
–
+
–
L
R
Figure 1 Figure 2
ATTENTION
• Ne desserrez pas trop la borne. Sinon, la borne risque de
se détacher et de tomber, posant un risque d’ingestion
accidentelle pour les enfants en bas âge.
• Pour réduire le risque de choc électrique, ne touchez pas
les bornes d’enceinte lorsque l’appareil est sous tension.
AVIS
• Si les bornes SPEAKERS entrent en contact avec un rack
métallique, cela pourrait causer un court-circuit
susceptible d’endommager cet appareil. Si vous installez
l’appareil dans un rack, maintenez une distance suffisante
pour éviter que les bornes SPEAKERS ne touchent le rack.
• Faites en sorte que la partie dénudée d’un conducteur du
câble d’enceinte ne puisse pas venir en contact avec la
partie dénudée de l’autre conducteur, ni avec une pièce
métallique de cet appareil. Sinon, l’appareil et/ou les
enceintes risquent d’être endommagés.
10 mm
Diamètre de l’orifice
du fil de câble
d’enceinte : 6,0 mm
