48
Connexions

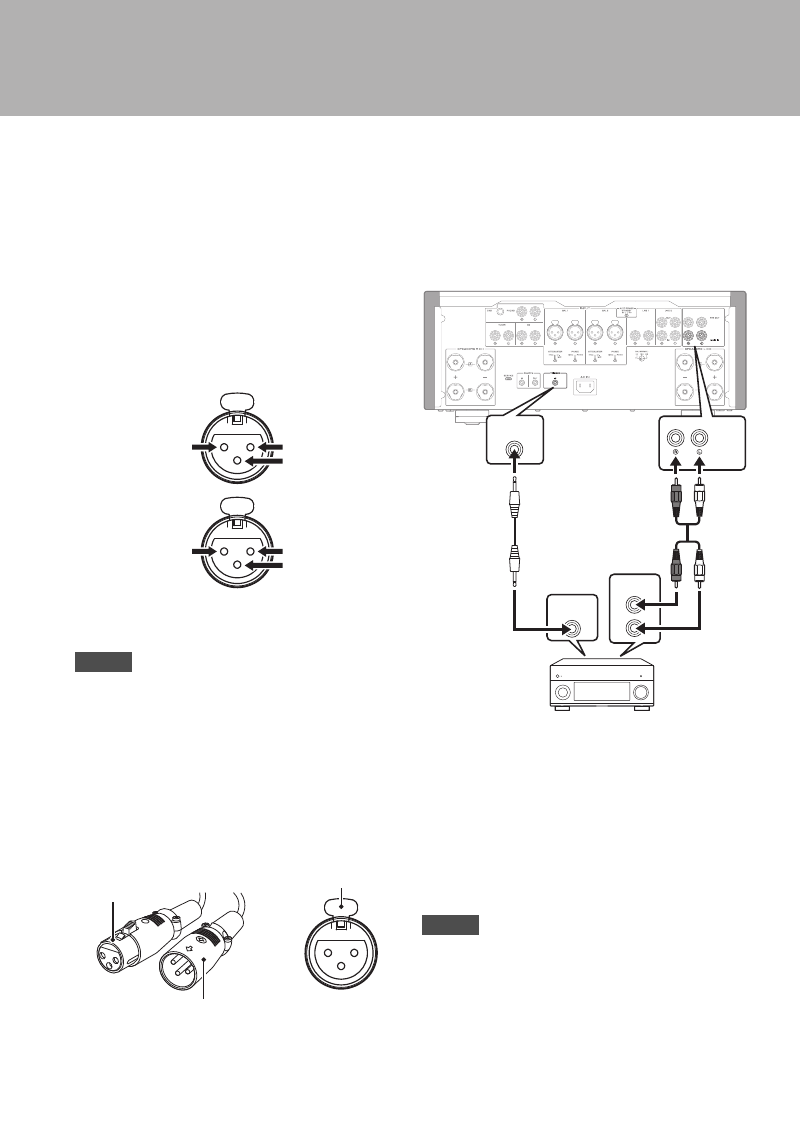

Connexion symétrique
Vous pouvez relier les prises de sortie symétrique de type
XLR d’un lecteur CD ou lecteur réseau aux prises d’entrée
BAL 1 ou BAL 2 de cet appareil. Effectuez cette
connexion avec des câbles XLR symétriques.
Sélecteur ATTENUATOR : Permet de régler le niveau
d’entrée admissible aux prises d’entrée symétrique.
Sélectionnez la position ATT. (
− 6 dB) lorsque le signal
de la source connectée comporte de la distorsion.
Sélecteur PHASE : Permet de régler la position (phase) de
la broche HOT (broche 2= HOT ou broche 3= HOT) aux
prises d’entrée symétrique.
Reportez-vous au manuel de l’appareil connecté pour
vérifier l’affectation de la broche HOT sur les prises de
sortie symétriques de l’appareil en question.
• Sélectionnez la position NORMAL (broche 2=HOT) pour un
lecteur Yamaha.
• N’utilisez pas simultanément une connexion symétrique et
une connexion asymétrique pour relier un appareil. Cela
génère une boucle de masse susceptible de causer des
interférences et du bruit.
• Pour brancher un câble, alignez les broches de la fiche avec
les orifices de la prise, puis insérez la fiche XLR mâle dans la
prise jusqu’à ce que vous entendiez un déclic. Pour
débrancher le câble, appuyez sur le levier de la prise d’entrée
BAL 1 ou BAL 2 tout en tirant la fiche mâle du câble XLR hors
de la prise.
• Dans le cas d’une connexion symétrique, sélectionnez BAL 1
ou BAL 2 comme source d’entrée.
Connexion Trigger
Vous pouvez relier un récepteur AV Yamaha ou un autre
composant compatible avec la fonction de déclenchement
(Trigger). Vous pouvez commander cet appareil depuis un
composant connecté.
Quand le composant connecté est mis sous tension, cet
appareil est automatiquement mis sous tension. La source
d’entrée de cet appareil est simultanément réglée sur
MAIN DIRECT.
Si MAIN DIRECT a été sélectionné comme source
d’entrée pour cet appareil, quand le composant connecté
est mis hors tension, cet appareil passe en veille.
Si cet appareil est mis hors tension avec son interrupteur
d’alimentation, la commande à distance de l’alimentation ne
fonctionnera pas.
Note
1 : GND (masse) 2 : HOT (+)
3 : COLD (−)
NORMAL
(broche 2= HOT)
1 : GND (masse) 2 : COLD (−)
3 : HOT (+)
INV.
(broche 3= HOT)
Connecteur XLR
(femelle)
Connecteur XLR
(mâle)
Levier
Prise d’entrée
BAL 1/BAL 2
Note
TRIGGER
OUT
PRE OUT
TRIGGER
IN
MAIN IN
Panneau arrière de cet appareil
Récepteur AV Yamaha ou autre
composant doté de prises TRIGGER OUT
et PRE OUT
Câble à fiche stéréo
Câble à fiches
minijack mono
