Chapitre 1 : Connexions et réglage
Connexion : Enregistreur DVD/magnétoscope +
téléviseur + câblosélecteur de base
1. Connectez le signal du câblosélecteur.
Nota : Avant de connecter l’enregistreur DVD, vous devrez d’abord déconnecter certains câbles
puis les reconnecter.
1a. Connectez le câble coaxial RF qui est connecté à la prise de sortie du câblosélecteur
(parfois marquée CABLE OUT) à la prise d’entrée RF IN à l’arrière de l’enregistreur DVD.
1b. Si votre câblosélecteur est équipé de prises de sortie audio/vidéo, connectez les câbles
audio à la sortie Audio L (gauche - blanc) et R (droite - rouge) à l’arrière de votre
câblosélecteur et aux prises INPUT AUDIO correspondantes de l’enregistreur DVD.
Connectez le câble vidéo (jaune) à la prise prise de sortie Vidéo à l’arrière du câblo-
sélecteur et à la prise INPUT VIDEO du téléviseur.
2. Connectez l’enregistreur DVD au téléviseur.
Vous devez connecter les câbles aux prises de sortie OUTPUT de l’enregistreur DVD et aux
prises d’entrée INPUT du téléviseur pour voir le contenu de l’enregistreur DVD (que ce soit
une émission télévisée ou un disque en cours de lecture).
2a. Utilisez le câble coaxial RF emballé avec votre enregistreur DVD et connectez une extrémité
à la prise de sortie RF OUT de l’enregistreur DVD. Connectez l’autre extrémité de la prise
d’entrée Cable/Antenna située à l’arrière de votre téléviseur (parfois marquée CABLE/
ANTENNA). Il est important d’effectuer cette connexion pour que vous puissiez
visionner des émissions par câble lorsque l’enregistreur DVD est éteint.
2b. Connectez les câbles audio.
Un jeu de câbles audio/vidéo est livré avec l’enregistreur DVD. Connectez les câbles audio
aux prises AUDIO OUTPUT L (gauche blanc) et R (droite rouge) à l’arrière de l’enregistreur
DVD et aux prises d’entrée audio correspondantes du téléviseur (parfois marquées AUDIO
IN L et R).
2c. Connectez le câble vidéo. Les câbles utilisés pour la vidéo déterminent la qualité de l’image
que vous verrez sur votre téléviseur pendant la lecture de disques DVD. Pour obtenir plus
d’informations sur les câbles et sur la qualité du signal, voyez la page 5.
Connectez le câble vidéo (jaune) à la prise VIDEO OUTPUT à l’arrière de l’enregistreur DVD
et à la prise d’entrée vidéo du téléviseur (parfois marquée VIDEO IN).
S-VIDEO (non illustré) Si votre téléviseur comporte une prise S-VIDEO, connectez une
extrémité du câble S-vidéo (fourni) dans la prise S-VIDEO IN à l’arrière du téléviseur et
l’autre extrémité dans la prise S-VIDEO OUT à l’arrière de l’enregistreur DVD.
COMPONENT VIDEO Y, Pb, Pr (non illustré) Si votre téléviseur est muni de prises d’entrée
pour composantes (Y, Pb, Pr) vous pouvez obtenir une meilleure qualité d’image en
connectant l’enregistreur DVD au téléviseur en utilisant ces prises (COMPONENT VIDEO
OUT, Y, Pb, Pr sur l’enregistreur DVD). Pour obtenir des explications plus détaillées, voyez
la page 5. Les câbles de vidéo à composantes ne sont pas fournis avec l’enregistreur DVD.
Nota :
Si votre téléviseur peut exécuter un balayage progressif, connectez l’enregistreur DVD au
téléviseur en utilisant les prises COMPONENT VIDEO OUT et appuyez sur la touche PSCAN
de la télécommande pour alterner entre le balayage progressif et l’entrelaçage.
3. Branchez le cordon d’alimentation dans une prise secteur c.a.
Voyez la page 19

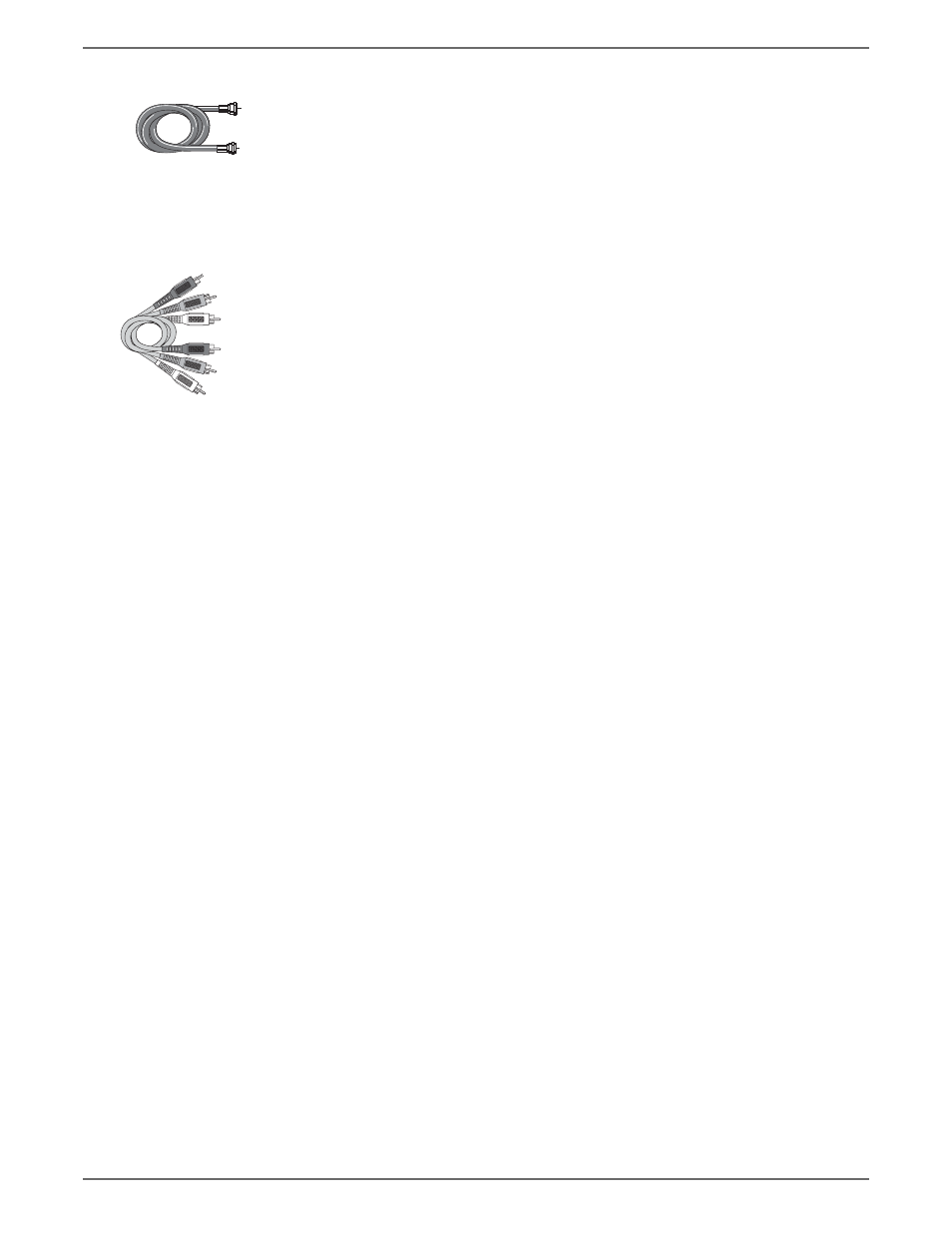

Câble coaxial RF
