10.5.2 Remplacement des fusibles strings photovoltaïques dans le
DC Disconnect
1. Débranchez le Sunny Boy côtés AC et DC.
2. Attendez 5 minutes jusqu'à ce que la tension résiduelle se soit dissipée.
3. Ouvrez le DC Disconnect comme décrit au chapitre 6.4 « Ouverture du DC Disconnect »
(page 40).

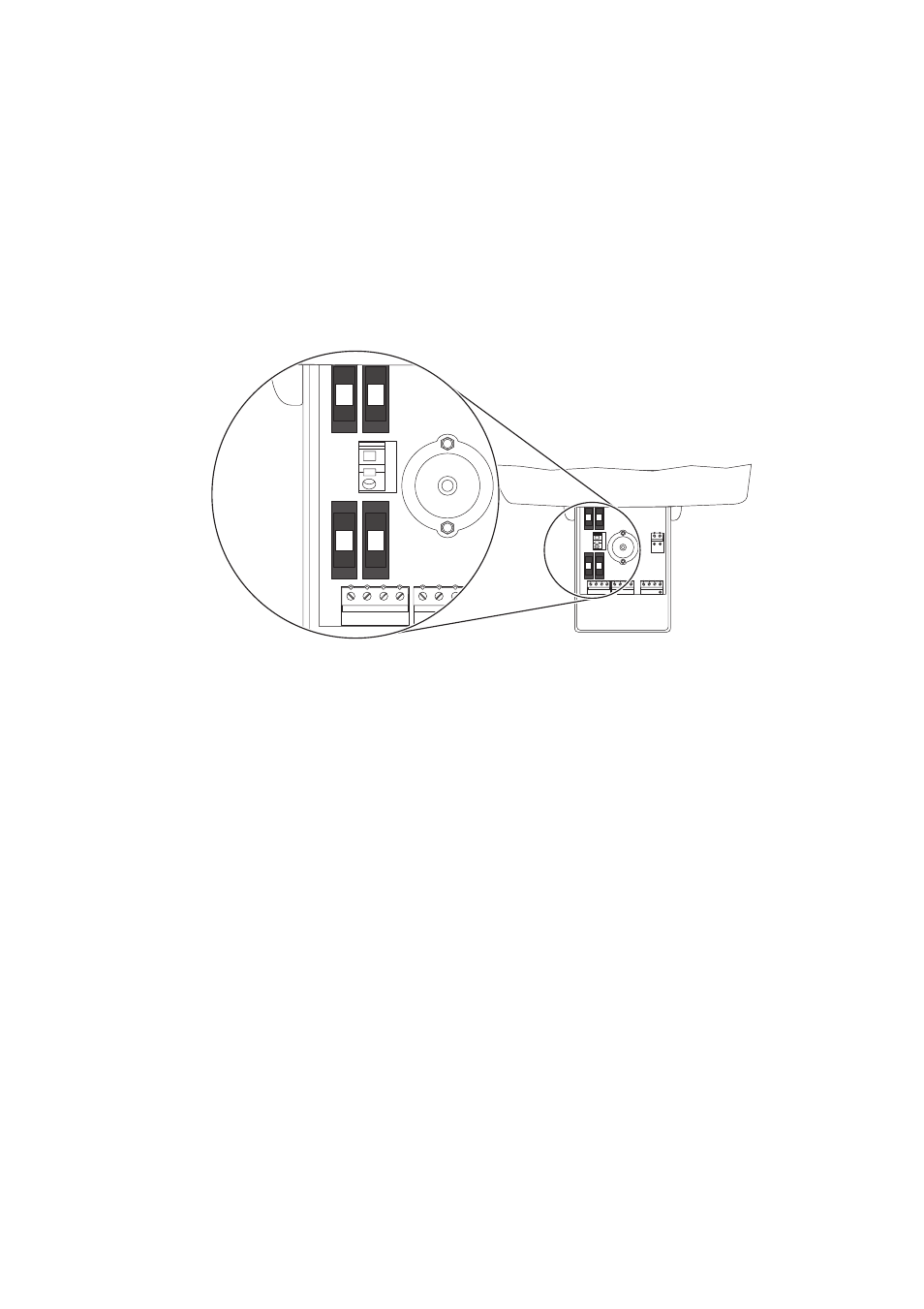

4. Remplacez le fusible (1, 2, 3 ou 4).
5. Fermez le DC Disconnect comme décrit au chapitre 6.9 « Fermeture du DC Disconnect »
(page 57).
6. Remettez sous tension les sectionneurs AC et DC
1 3
2 4
GROUNDING ELECTRODE CONDUCTOR
COMBINED
1 2 3 4 UNGROUNDED GROUNDED L1 L2 N
1 3
2 4
COMBINED
1 2 3 4
UNGROUNDED GROUNDED
