Montage
SMA America, LLC
32
SB50US-80US-IA-fr-37
Instructions d’installation

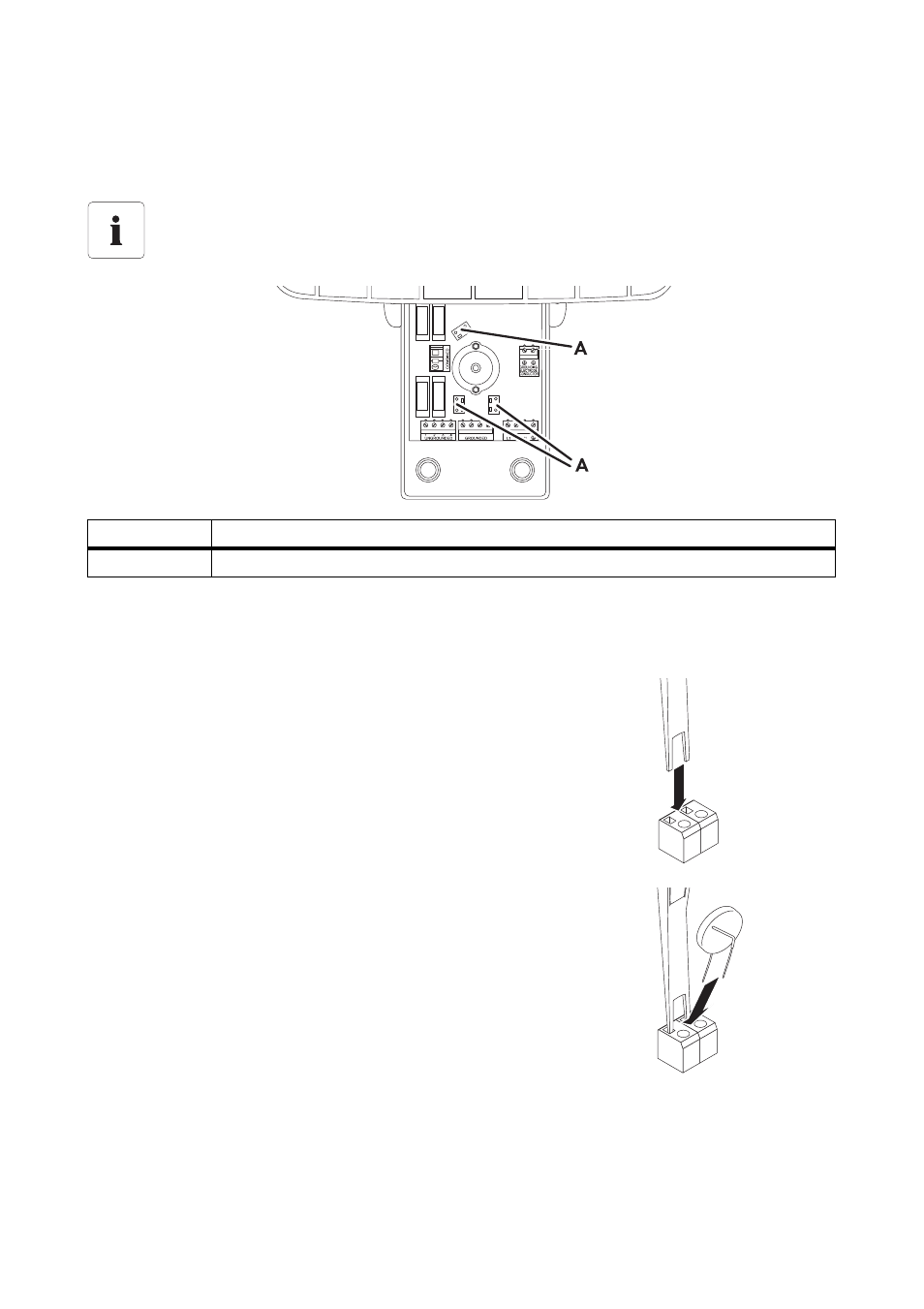

5.3.3 Montage du DC Disconnect
Introduiser la varistance DC
1. Ouvrez le DC Disconnect comme décrit au chapitre 6.4 « Ouverture du DC Disconnect »
2. Munissez les trois bornes (A) de varistances DC:
– Insérez l’outil d’insertion dans l’ouverture
rectangulaire de la borne.
– Introduisez la varistance DC dans la borne.
– Retirez l’outil d’insertion de l’ouverture
rectangulaire de la borne.
3. Assurez-vous que toutes les varistances DC sont bien serrées au niveau des bornes.
4. Fermez le DC Disconnect comme décrit au chapitre 6.9 « Fermeture du DC Disconnect »
En cas d’onduleurs de type SB 5000US-12/ SB 6000US-12/SB 7000US-12/
SB 8000US-12, il faut insérer les varistances DC fournies.
Position
Description
A
Bornes pour les varistances DC
