6.6.3 Raccordement DC dans le DC Disconnect
1. Coupez le disjoncteur de protection AC et veillez à ce qu'il ne puisse pas être reconnecté.
2. Montez un presse-étoupe à vis de
3
⁄
4
in. dans l'orifice enfonçable prévu pour le câble DC sur
le DC Disconnect. L'orifice enfonçable est situé sur le côté gauche du DC Disconnect. Bloquez
le presse-étoupe à vis sur la face intérieure du SMA DC Disconnect à l'aide du contre-écrou
approprié.
3. Montez une gaine de câbles
3
⁄
4
in. entre le boîtier du SMA DC Disconnect et le générateur
photovoltaïque.
4. Tirez les câbles DC, le câble de terre du générateur photovoltaïque et le conducteur de mise à
la terre à l'intérieur du SMA DC Disconnect à travers la gaine de câbles.
Ouvrez complètement les bornes avant d'introduire les câbles.
Le DC Disconnect est conçu pour 4 strings photovoltaïques maximum. Les blocs de
raccordement PV UNGROUNDED et PV GROUNDED possèdent chacun 4 points de
raccordement. De cette manière, 4 paires de câbles d'entrée DC peuvent être raccordés
en parallèle.

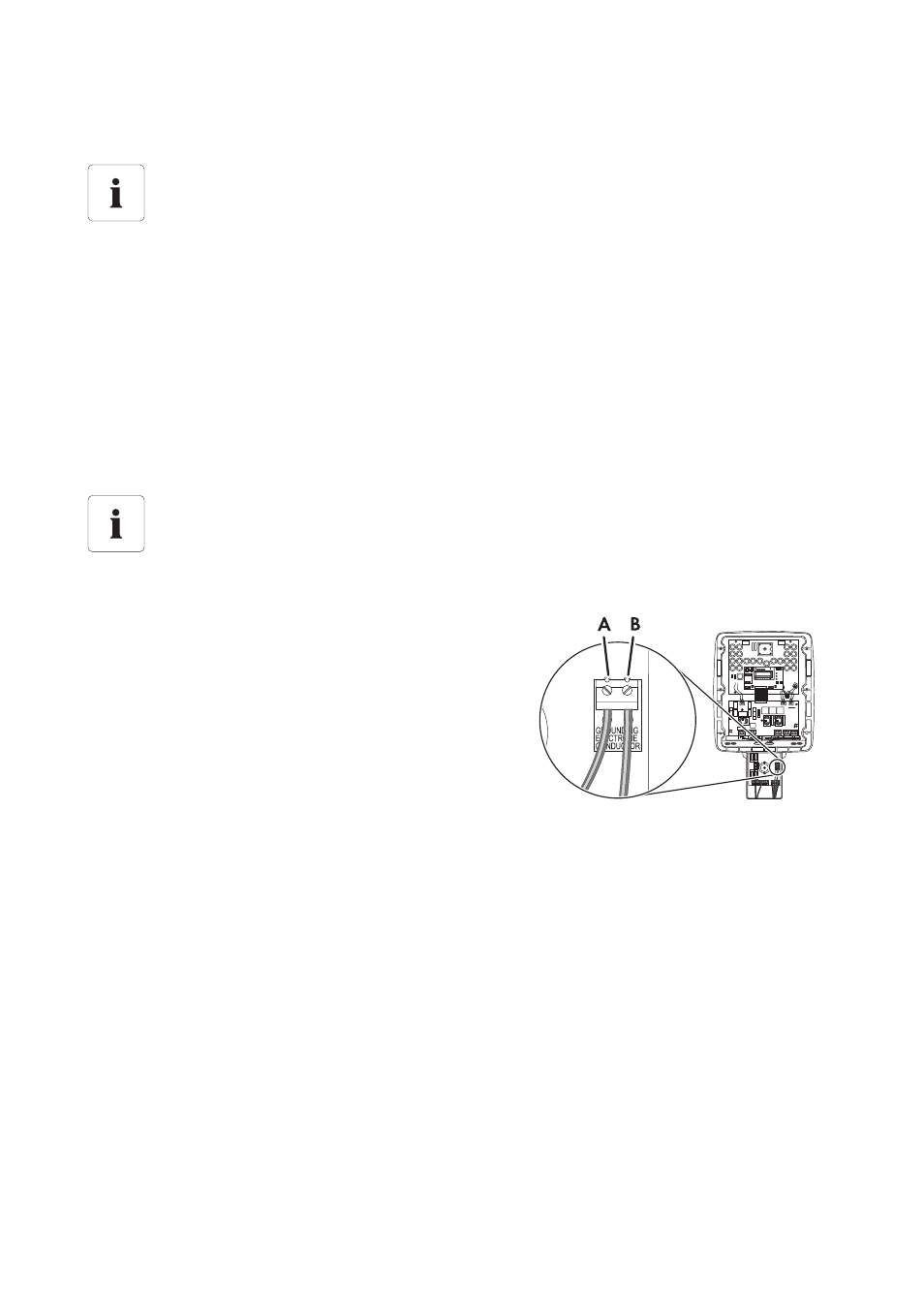

5. Raccordez le câble de terre du générateur
photovoltaïque à la borne (A) du conducteur de
mise à la terre.
6. Raccordez le conducteur de mise à la terre à la
borne (B) du conducteur de mise à la terre.
