SMA America, LLC Configuration de la tension AC
Instructions d’installation SB50US-80US-IA-fr-37 23

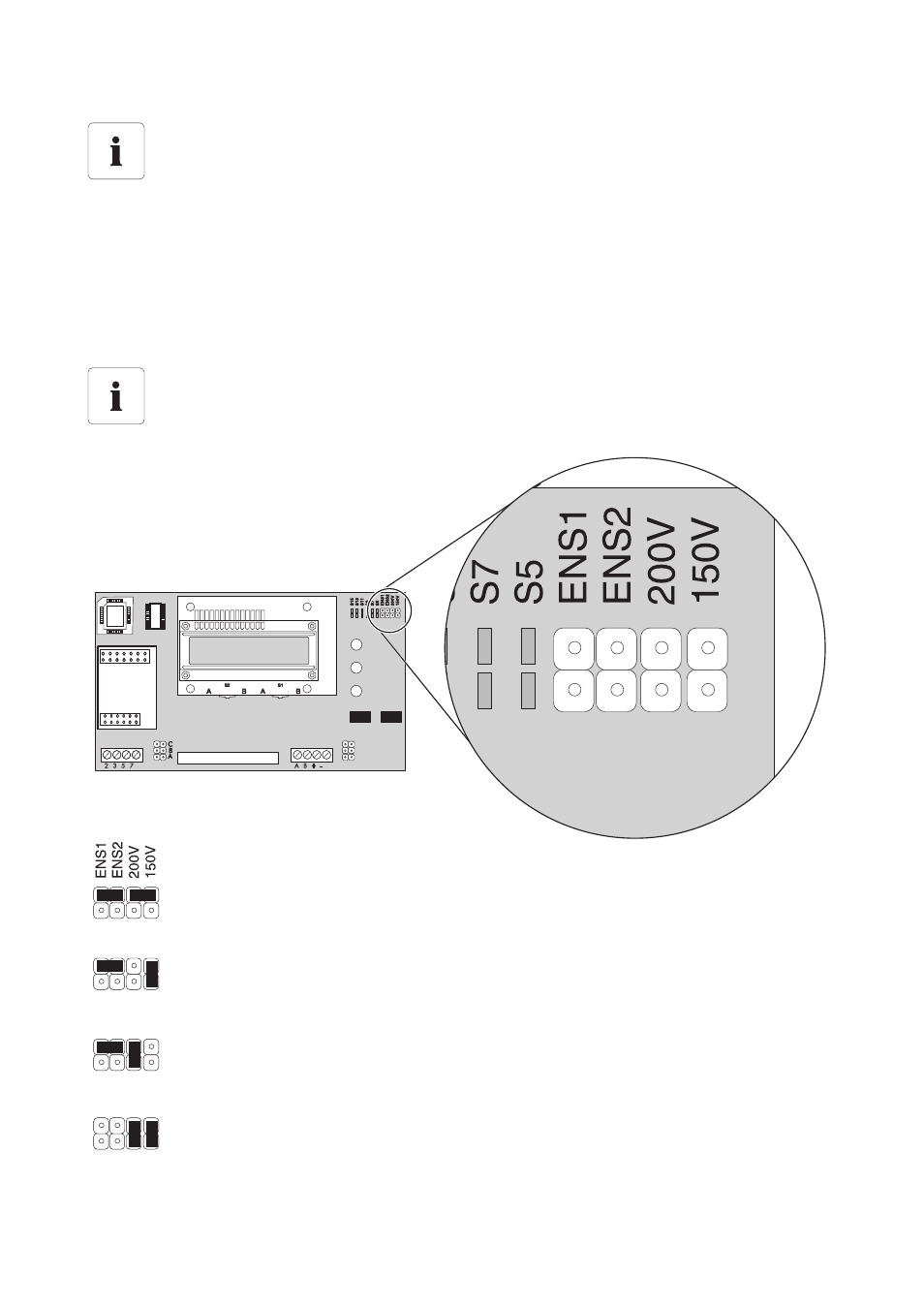

4.4 Cavalier de configuration du réseau
En plaçant le cavalier, vous configurez le Sunny Boy pour différentes structures de réseau. De ce fait,
le fonctionnement est possible avec des configurations de réseau sans conducteur de neutre, par
exemple, de 208 V et 240 V Delta. La figure suivante vous donne un aperçu des réglages standard,
des réglages pour les réseaux sans conducteur de neutre et des réglages pour le test des ventilateurs.
* Le Sunny Boy 8000-US ne doit pas être raccordé à un réseau de 208 V.
Lors de la mise en place de réseaux Delta mis à la terre de 240 V ou 208 V :
• Raccordez la borne L2 à la phase mise à la terre.
En cas de gel, il n'est pas possible de contrôler le ventilateur.
En dessous de 32 °F (0 °C), les ventilateurs ne sont plus pilotés.
208 V avec conducteur de neutre*240 V avec conducteur
de neutre ou 277 V
208 V Delta, sans conducteur de neutre ou *
208 V Delta, mis à la terre
240 V Delta, sans conducteur de neutre ou
240 V Delta, mis à la terre
Test des ventilateurs
