Montage SMA America, LLC
34 SB50US-80US-IA-fr-37 Instructions d’installation

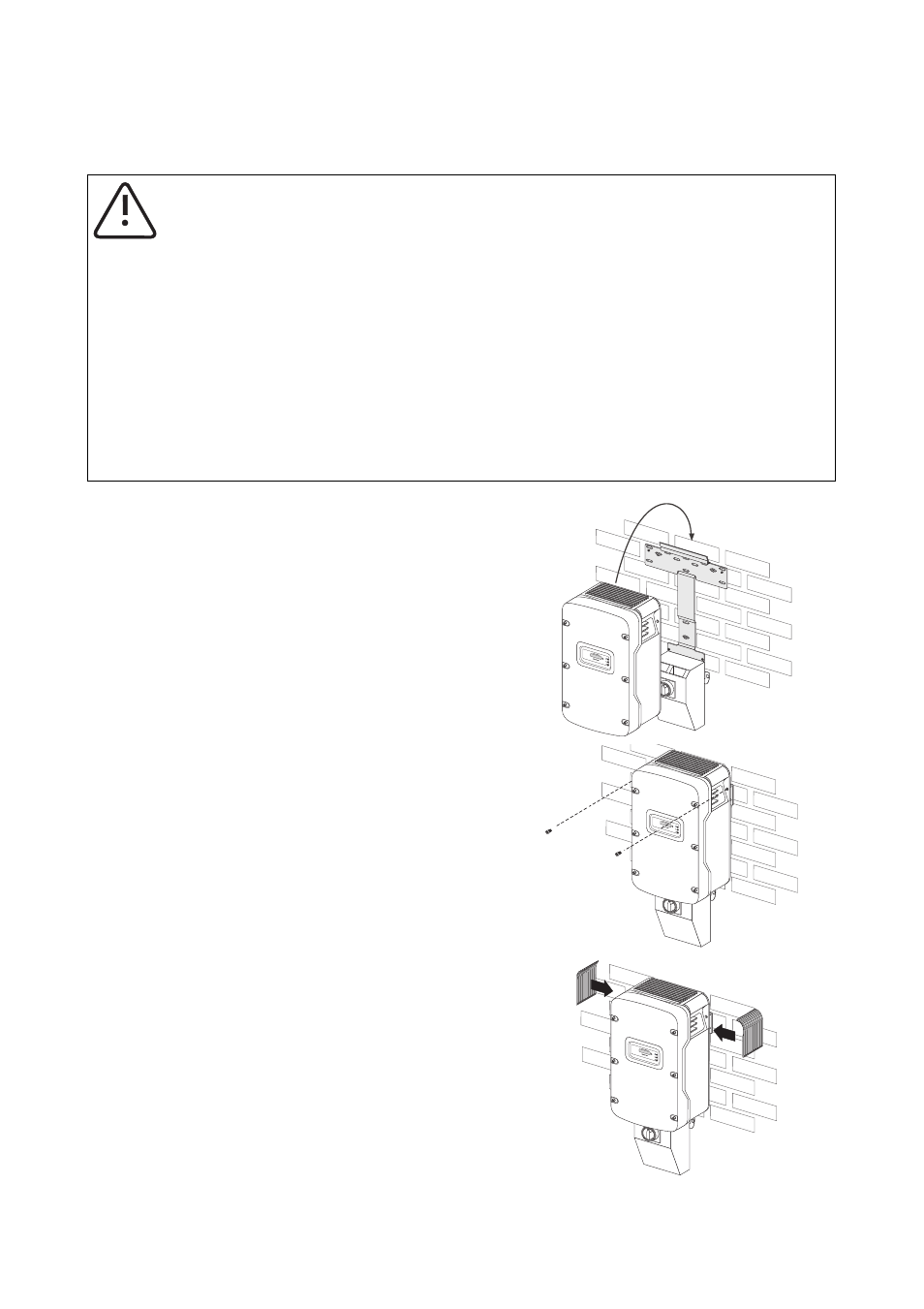

5.3.4 Montage du Sunny Boy sur le support mural
ATTENTION
Chute du Sunny Boy en raison d’un montage non conforme
Contusions et fractures à cause du poids lourd du Sunny Boy
• Retirez les protections de poignée sur les côtés gauche et droit du Sunny Boy.
Transportez le Sunny Boy à 2 personnes au niveau des poignées latérales en haut
et en bas.
ou
• Glissez une tige d'acier d'un diamètre maximal de 1
1
/
8
in. (30 mm) en haut à
travers les ouvertures du boîtier. Transportez le Sunny Boy à deux personnes.
1. Accrochez le Sunny Boy sur le support mural à l'aide
de l'ouverture du boîtier au niveau de la plaque
arrière. Le Sunny Boy doit reposer sur le support
mural de manière centrée.
2. Vissez le Sunny Boy des deux côtés sur le support
mural à l'aide des vis fournies.
3. Serrez à fond les vis dans le sens des aiguilles d'une
montre à un couple de 44 in-lb. (5 Nm).
4. Insérez les protections de poignée sur les poignées.
Afin d’assurer la bonne affectation des grilles du
ventilateur, vous trouverez sur la face intérieure les
indications « rechts/right » (droite) et « links/left »
(gauche).
Les grilles du ventilateur empêchent que de la
salissure et des insectes s'infiltrent dans l'onduleur et
peuvent être commandées après coup si nécessaire
auprès de SMA. Voir chapitre 12 « Pièces de
rechange et accessoires » (page 108).
