Sécurité SMA America, LLC
12 SB50US-80US-IA-fr-37 Instructions d’installation
2 Sécurité
2.1 Utilisation conforme
Le Sunny Boy est un onduleur photovoltaïque qui transforme le courant continu du générateur
photovoltaïque en courant alternatif et qui injecte ce dernier dans le réseau électrique public. Le
Sunny Boy se prête parfaitement à une utilisation avec des piles à combustible, des petites éoliennes
et d'autres sources électriques DC. Le Sunny Boy prend du courant d'une source DC et le convertit en
courant AC pour le réseau électrique public. Ce courant est fourni tout d'abord aux consommateurs
locaux (C). Le surplus de courant est injecté dans le réseau électrique public (E). Le courant consommé
par les appareils locaux permet de réduire la consommation d'électricité issue du réseau électrique
public. Un surplus de courant peut même conduire à ce que le compteur d'énergie (D) de votre
installation tourne dans le sens inverse. En fonction du contrat d'interconnexion, il est possible que le
fournisseur d'électricité crédite cette quantité de courant sous forme d'avoir de courant.

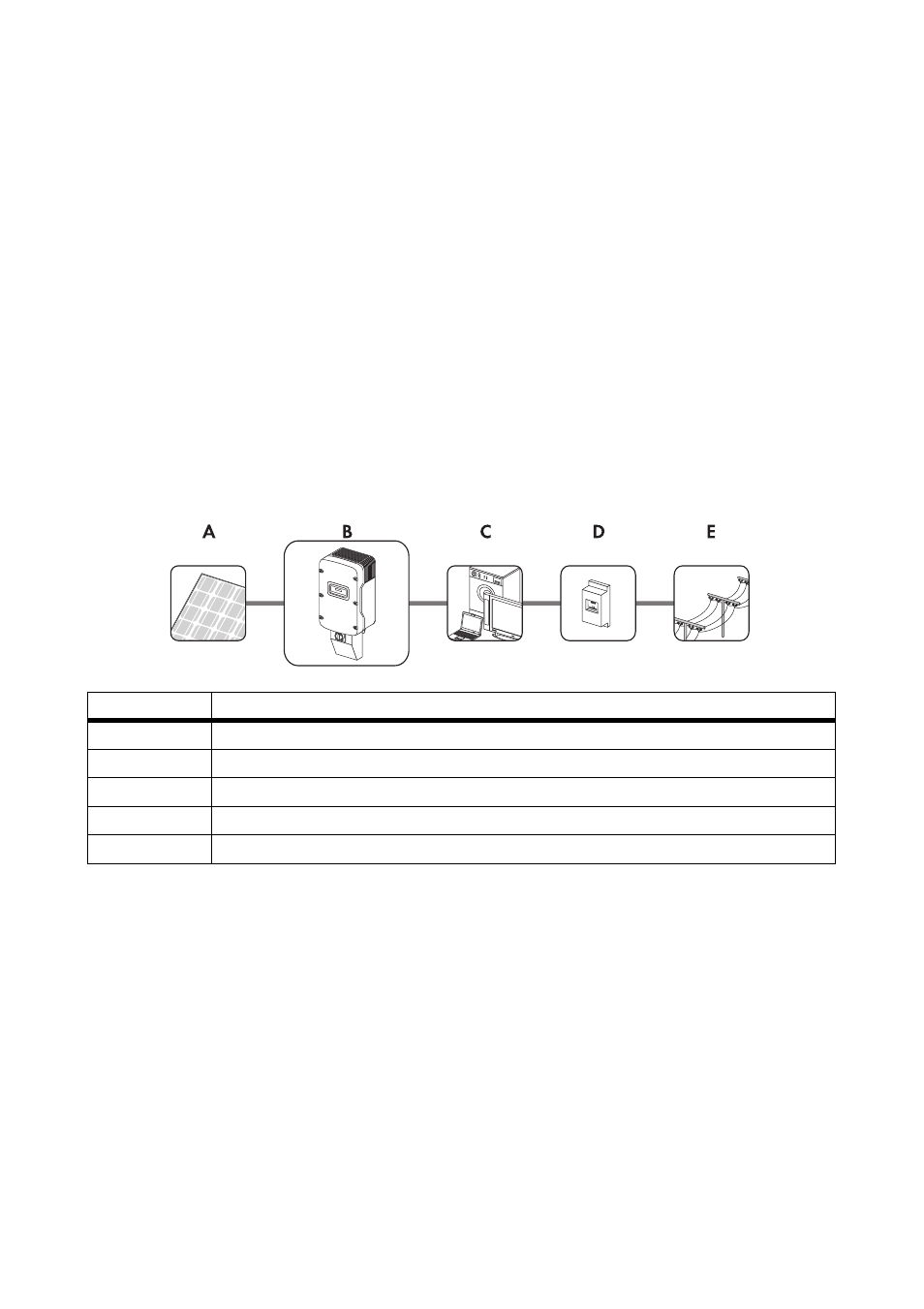

Principe d'une installation photovoltaïque avec un Sunny Boy
Détection et interruption d'un défaut à la terre dans le générateur photovoltaïque
GFDI
Le Sunny Boy est équipé d'une détection de défauts à la terre. Si un courant de perte à la terre
supérieur à 1 A circule, le Sunny Boy se déconnecte et affiche ce dysfonctionnement. Dès que le
défaut à la terre est constaté et éliminé, il est indispensable de supprimer manuellement le
dysfonctionnement dû au défaut à la terre. Ensuite, le Sunny Boy se remet à fonctionner normalement.
Position Description
A Générateur photovoltaïque
B Sunny Boy avec DC Disconnect
C Consommateurs locaux
D Compteur d'énergie
E Réseau électrique public
