Raccordement électrique
SMA America, LLC
44
SB50US-80US-IA-fr-37
Instructions d’installation
Raccordement des câbles AC dans le Sunny Boy

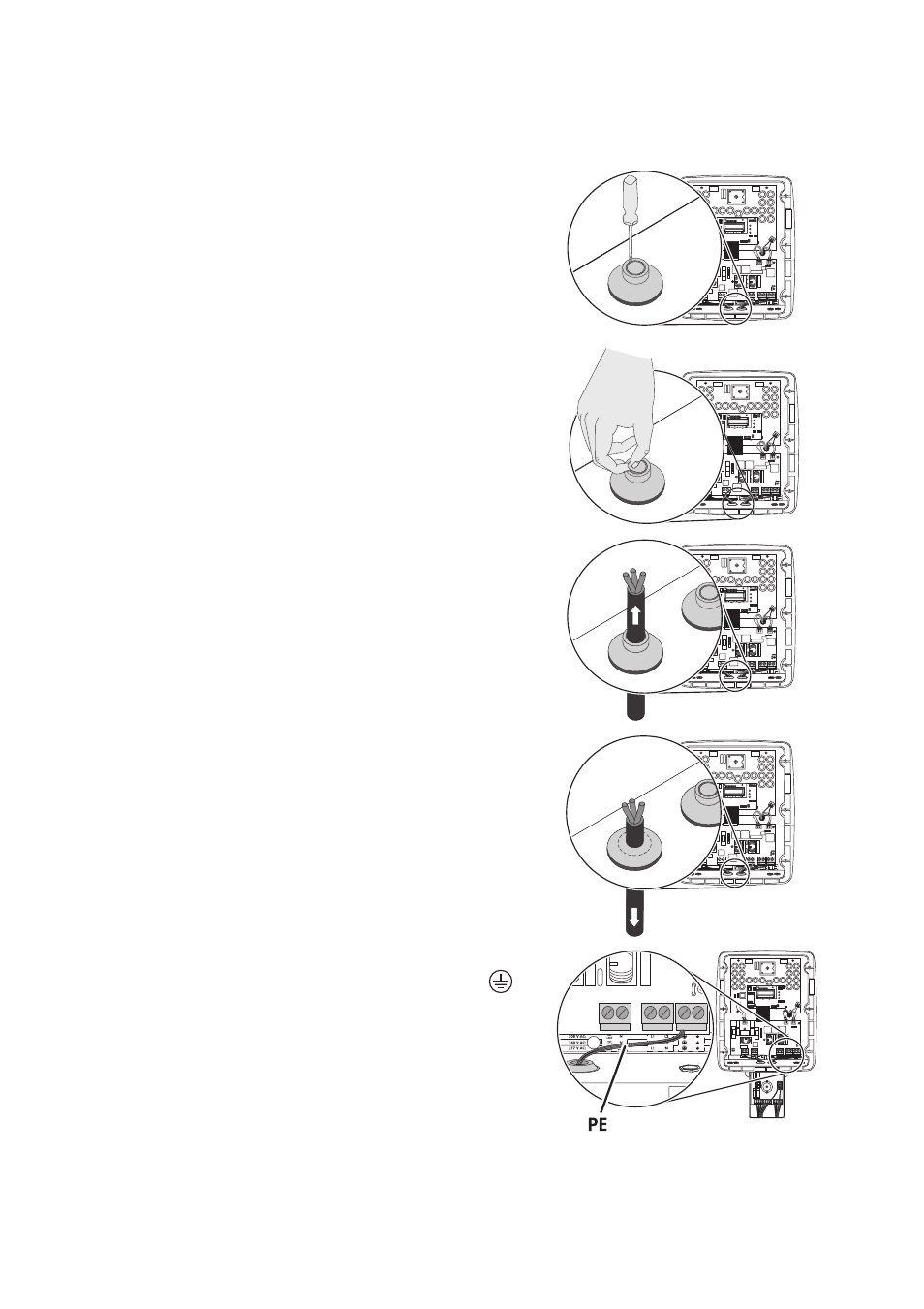

14. À l'aide d'un tournevis, percez un trou dans le passe-
câble en caoutchouc dans l'onduleur.
15. Retirez la membrane en caoutchouc.
16. Faites passer le câble dans l'onduleur à travers le
passe-câble en caoutchouc.
17. Retirez légèrement le câble pour obturer le passe-
câble en caoutchouc.
18. Raccordez le câble vert-jaune du SMA DC-
Disconnect à la borne identifiée par le symbole
.
2 3 5 7
A B + -
2
4
0
V
2
7
7
V
2
0
8
V
2 3 5 7
A B + -
2
4
0
V
2
7
7
V
2
0
8
V
2 3 5 7
A B + -
2
4
0
V
2
7
7
V
2
0
8
V
2 3 5 7
A B + -
2
4
0
V
2
7
7
V
2
0
8
V
