Raccordement électrique
Instructions d’installation
SB50US-80US-IA-fr-37
53
10. Serrez tous les câbles dans les blocs de raccordement AC et DC dans le SMA DC Disconnect
comme suit :
11. Vérifiez si toutes les bornes sont câblées correctement. Tirez sur les câbles pour voir s'ils sont
bien branchés.

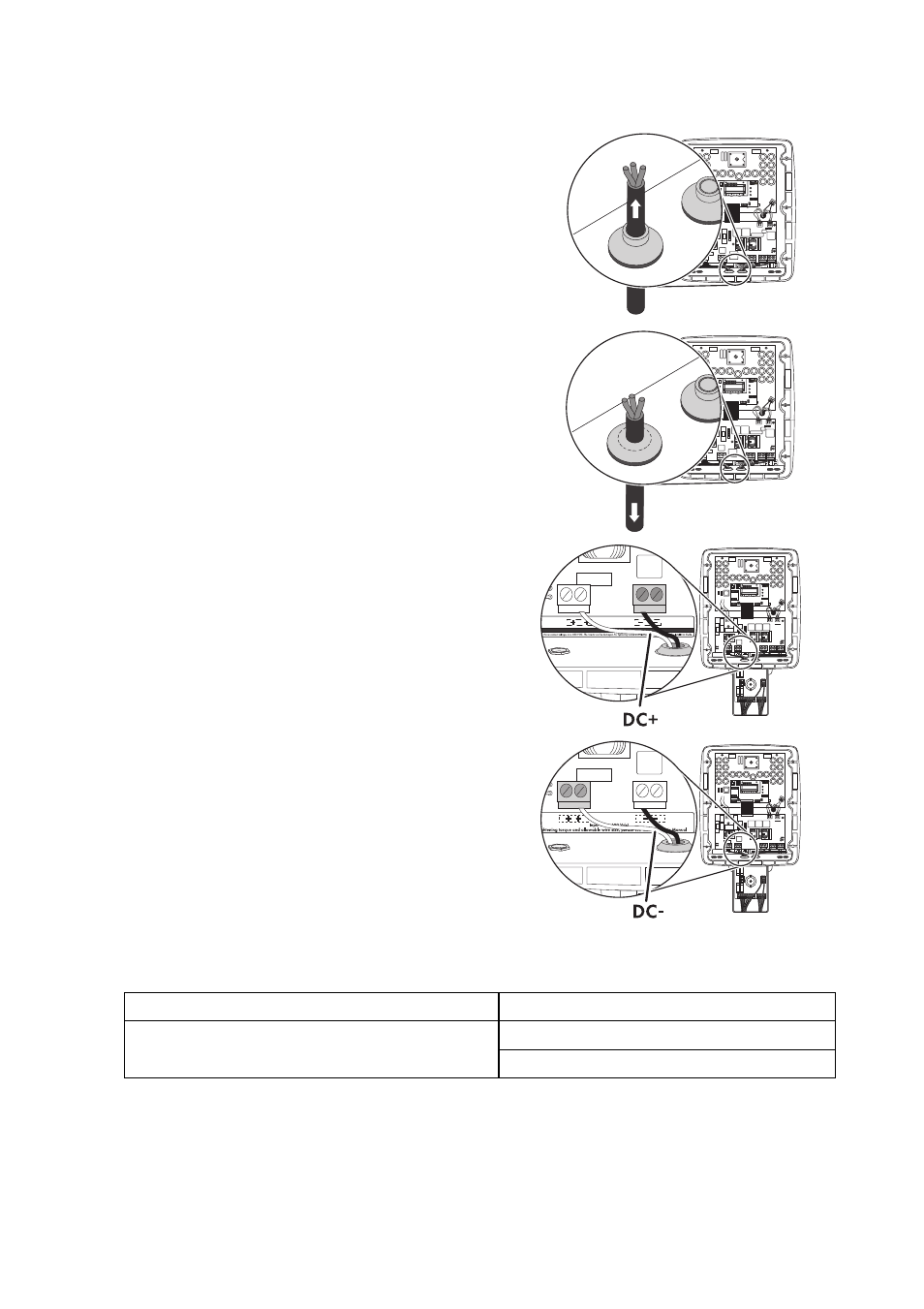

6. Tirez les câbles DC du SMA DC-Disconnect vers
l'intérieur du Sunny Boy.
7. Retirez légèrement le câble pour obturer le passe-
câble d'étanchéité.
8. Raccordez le câble blanc (PV GROUNDED) à la
borne identifiée par DC+ dans le Sunny Boy.
9. Raccordez le câble noir (PV UNGROUNDED) à la
borne identifiée par DC- dans le Sunny Boy.
Blocs de raccordement gris (Weidmüller)
10 … 6 AWG : 18 in-lb. (2 Nm)
Blocs de raccordement verts (Phoenix)
8 … 6 AWG : 40 in-lb. (4.5 Nm)
10 AWG : 22 in-lb. (2.5 Nm)
