Instructions d’installation

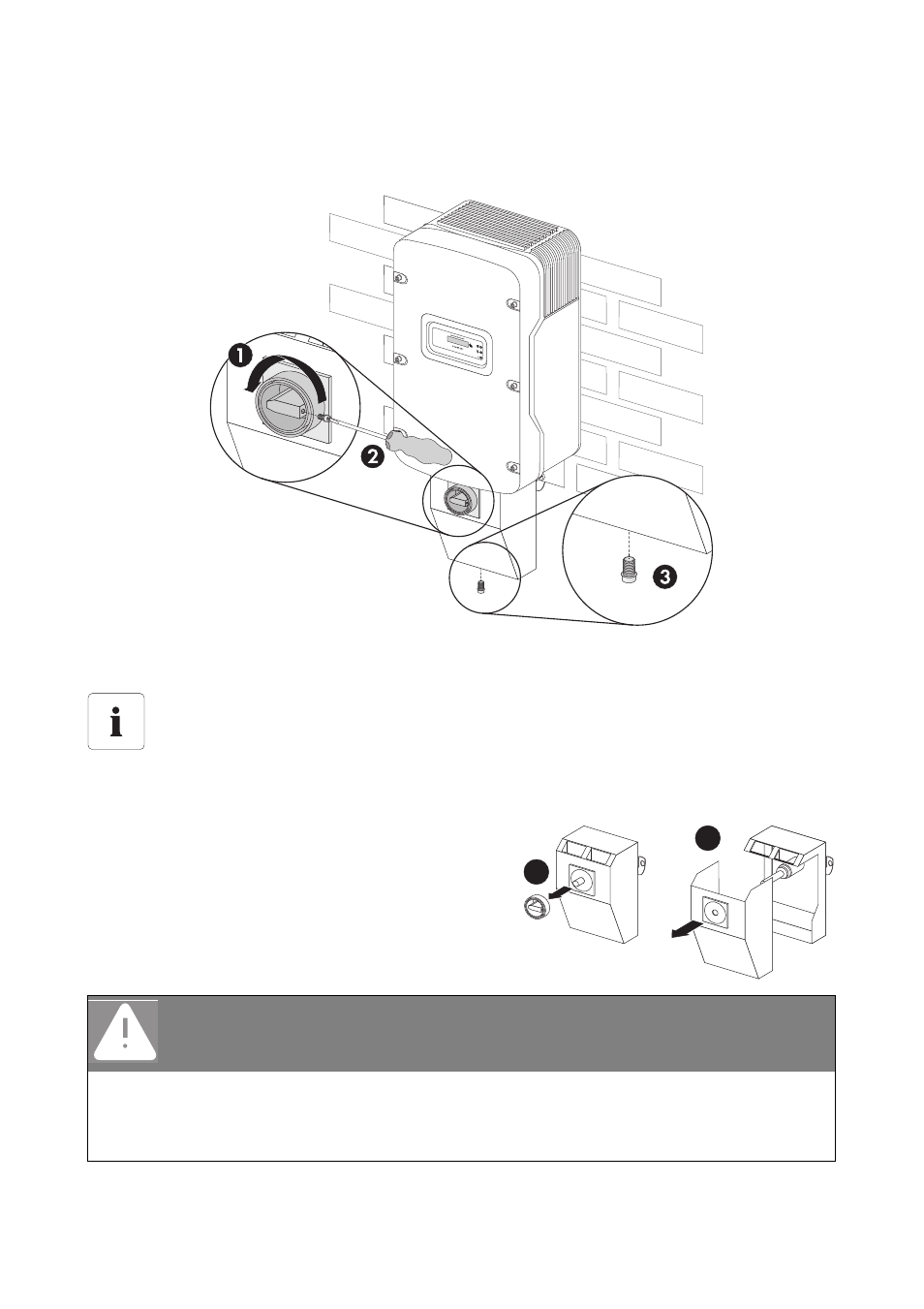

6.4 Ouverture du DC Disconnect
1. Mettez le DC Disconnect sur « 0 ».
2. Dévissez la vis au niveau de l'interrupteur rotatif du DC Disconnect. Utilisez un tournevis
cruciforme (vis utilisée : n° UNC 5 x
3
⁄
4
in., cruciforme, tête plate, métallique).
3. Retirez la vis et la rondelle du couvercle sur la face inférieure du DC Disconnect.
4. Retirez l'interrupteur rotatif.
5. Retirez le couvercle du DC Disconnect :
– Tirez le couvercle vers l'avant au niveau du bord
inférieur.
– À cette occasion, retirez-le simultanément du
boîtier.
☑ Le DC Disconnect est ouvert.
Ne sortez pas la vis complètement.
• S'il n'est pas possible de retirer l'interrupteur rotatif du DC Disconnect, dévissez
davantage la vis.
DANGER
Haute tension aux bornes DC connectées aux panneaux photovoltaïques
Mort ou blessures graves en cas de contact avec une borne DC.
• Ne touchez pas au composants conducteurs de tension des bornes DC.
4
5
