SMA America, LLC

Raccordement électrique

Instructions d’installation

SB50US-80US-IA-fr-37

37

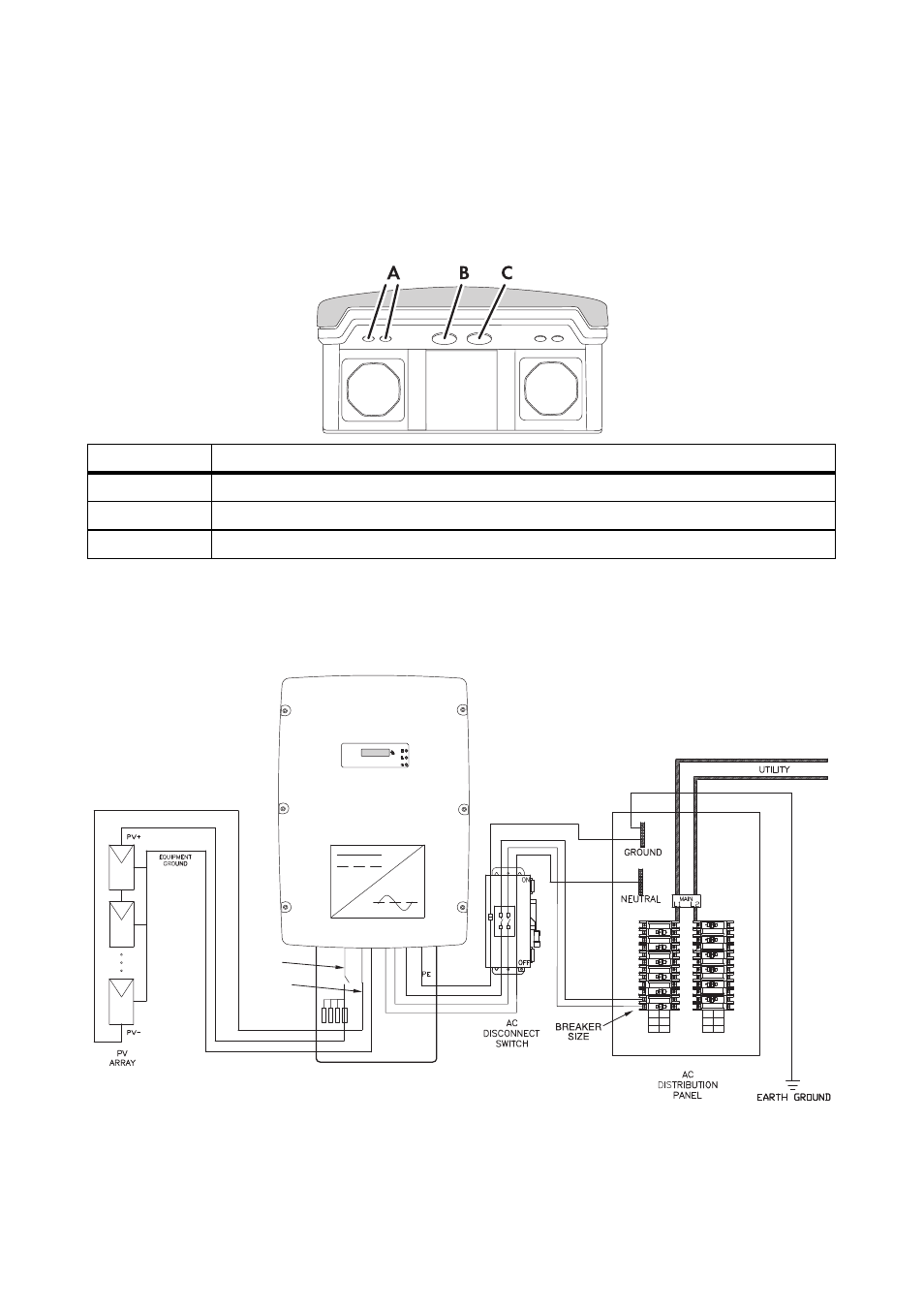

6.1 Zone de raccordement du Sunny Boy

L'entrée DC du générateur photovoltaïque et la sortie vers le réseau électrique AC sont raccordées à
l'intérieur du boîtier. Les blocs de borne AC et DC internes sont conçus pour une taille de 6 AWG
maximum. Des ouvertures adéquates du boîtier sont réalisées dans la face inférieure du boîtier du
Sunny Boy.

6.2 Schémas électriques du Sunny Boy

Raccordements du Sunny Boy pour des réseaux de 208 V et 240 V AC

Position

Description

A

Vissages de

1

2

in. pour le câble de communication avec plots de remplissage

B

Orifice DC de

3

4

in. avec raccord à double membrane

C

Orifice AC de

3

4

in. avec raccord à double membrane

2p 50 Amp

N L1 L2

Betrieb
Operation

Betrieb
Operation

Erdschluss
Earth Fault

Erdschluss
Earth Fault

Störung
Failure

Störung
Failure

PV-Ungrounded

PV-Grounded

SMA DC-Disconnect

SUNNY BOY

SMA SOLAR TECHNOLOGY
