Raccordement électrique
SMA America, LLC
42
SB50US-80US-IA-fr-37
Instructions d’installation
Ouvrez les bornes complètement avant d'introduire les câbles.

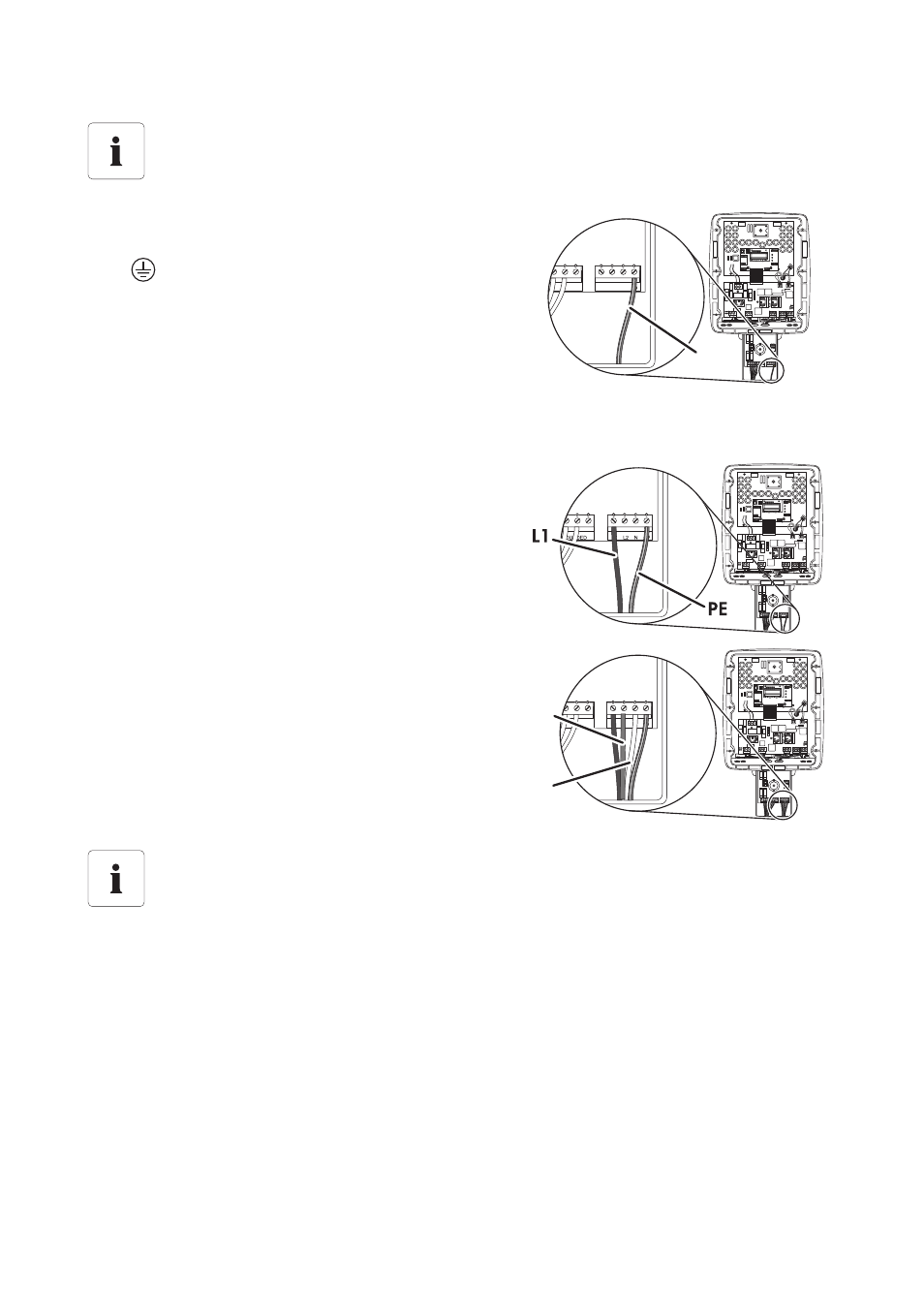

6. Raccordez le conducteur de protection des
appareils AC à la borne PE identifiée par le symbole
dans le DC Disconnect.
Configuration du réseau de 208 V et 240 V
Ne raccordez pas le Sunny Boy 8000-US à un réseau de 208 V.
7. Raccordez le conducteur L1 (conducteur AC 1 ou
UNGROUNDED) à la borne L1.
8. Raccordez le conducteur L2 (conducteur AC 2) à la
borne L2.
9. Raccordez le conducteur N (conducteur AC N) à la
borne N.
Lors de la mise en place de réseaux Delta mis à la terre de 240 V ou 208 V :
• Raccordez la borne L2 à la phase mise à la terre.
