Raccordement électrique SMA America, LLC
54 SB50US-80US-IA-fr-37 Instructions d’installation
6.6.4 Raccordement DC avec distribution DC supplémentaire
En cas de montage parallèle de plus de 1 string en amont du DC Disconnect intégré, utilisez la borne
commune COMBINED sur le côté non relié à la terre.

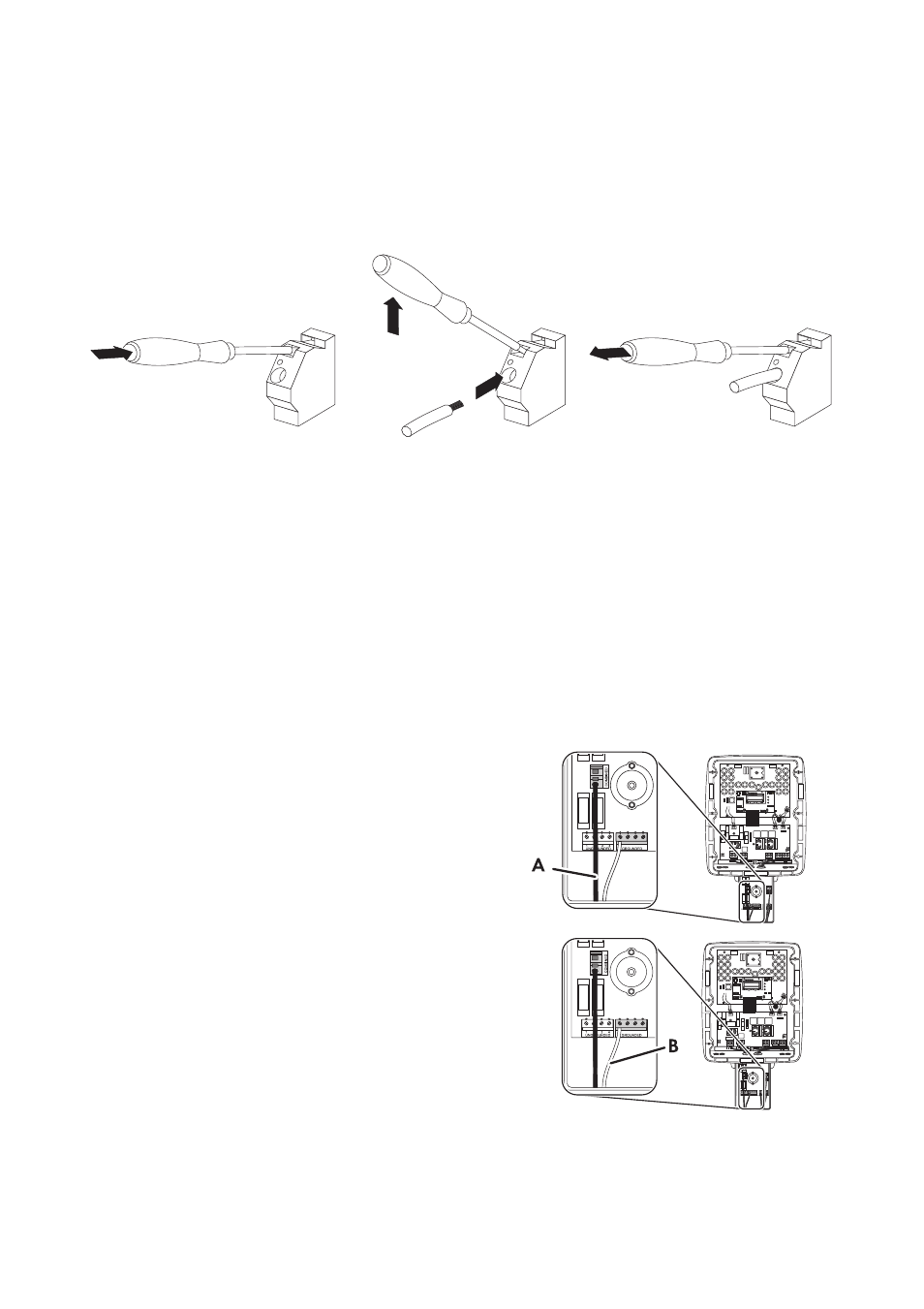

Utilisation de la borne à ressort identifiée par COMBINED
1. Placez un tournevis isolé dans la fente prévue de la borne à ressort.
2. Pressez le tournevis vers le haut.
☑ La borne à ressort est ouverte.
3. Introduisez le câble dénudé dans la borne à ressort.
4. Remettez le tournevis dans sa position de départ.
5. Retirez le tournevis.
☑ La borne à ressort est fermée et le câble est bloqué.
6. Tirez sur le câble pour vérifier s'il est bien branché.
Mise à la terre négative
3. Serrez tous les câbles dans les blocs de raccordement du DC Disconnect à un couple de
15 in-lb. (1.7 Nm).
1. Raccordez le câble DC positif à la borne (A)
identifiée par COMBINED dans le DC Disconnect.
2. Raccordez le câble DC négatif à la borne (B)
identifiée par PV GROUNDED dans le DC
Disconnect.
