Raccordement électrique
SMA America, LLC
38
SB50US-80US-IA-fr-37
Instructions d’installation

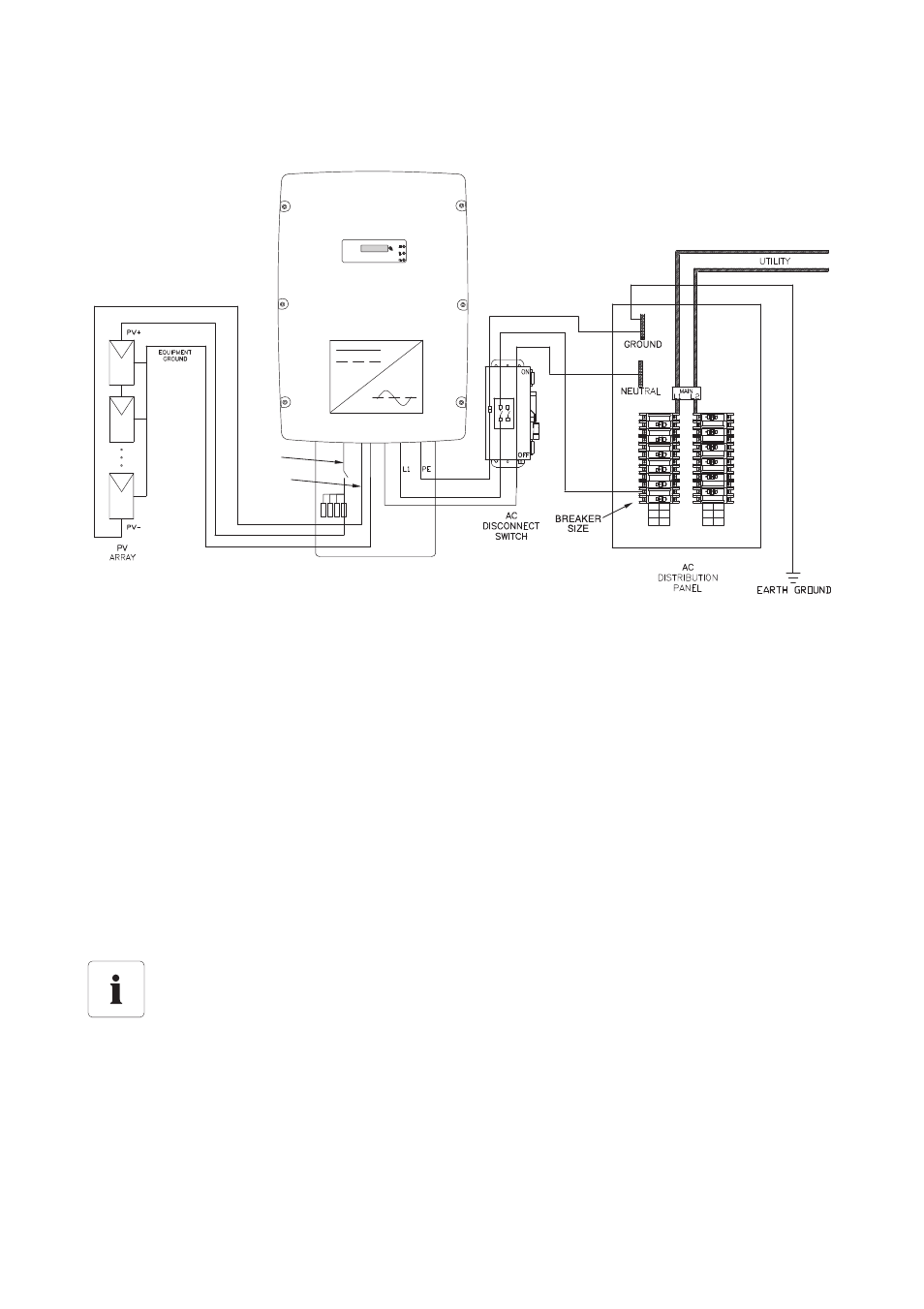

Raccordements du Sunny Boy pour des réseaux de 277 V AC
6.2.1 Câblage avec le DC-Disconnect
Procédure et ordre
1. Coupez toutes les sources d'énergie. Ouvrez tous les sectionneurs AC et DC, ainsi que les
disjoncteurs de protection.
2. Câblage du disjoncteur de protection AC au DC Disconnect.
3. Câblage AC du DC Disconnect au Sunny Boy.
4. Câblage du générateur photovoltaïque au DC Disconnect.
5. Câblage DC du DC Disconnect au Sunny Boy.
6. Mettez le DC Disconnect sur la position « 1 ».
7. Mettez sous tension le disjoncteur de protection AC.
Débranchement du câblage du Sunny Boy
• Coupez tous les sectionneurs AC.
• Mettez le DC Disconnect sur la position « 0 ».
• Coupez toujours le côté AC avant le côté DC.
• Lorsque le Sunny Boy est hors tension, débranchez le câblage dans l'ordre inverse.
N
Betrieb
Operation
Betrieb
Operation
Erdschluss
Earth Fault
Erdschluss
Earth Fault
Störung
Failure
Störung
Failure
PV-Ungrounded
PV-Grounded
SMA DC-Disconnect
SUNNY BOY
SMA SOLAR TECHNOLOGY
1p 40 Amp
