Configuration de la tension AC SMA America, LLC
18 SB50US-80US-IA-fr-37 Instructions d’installation

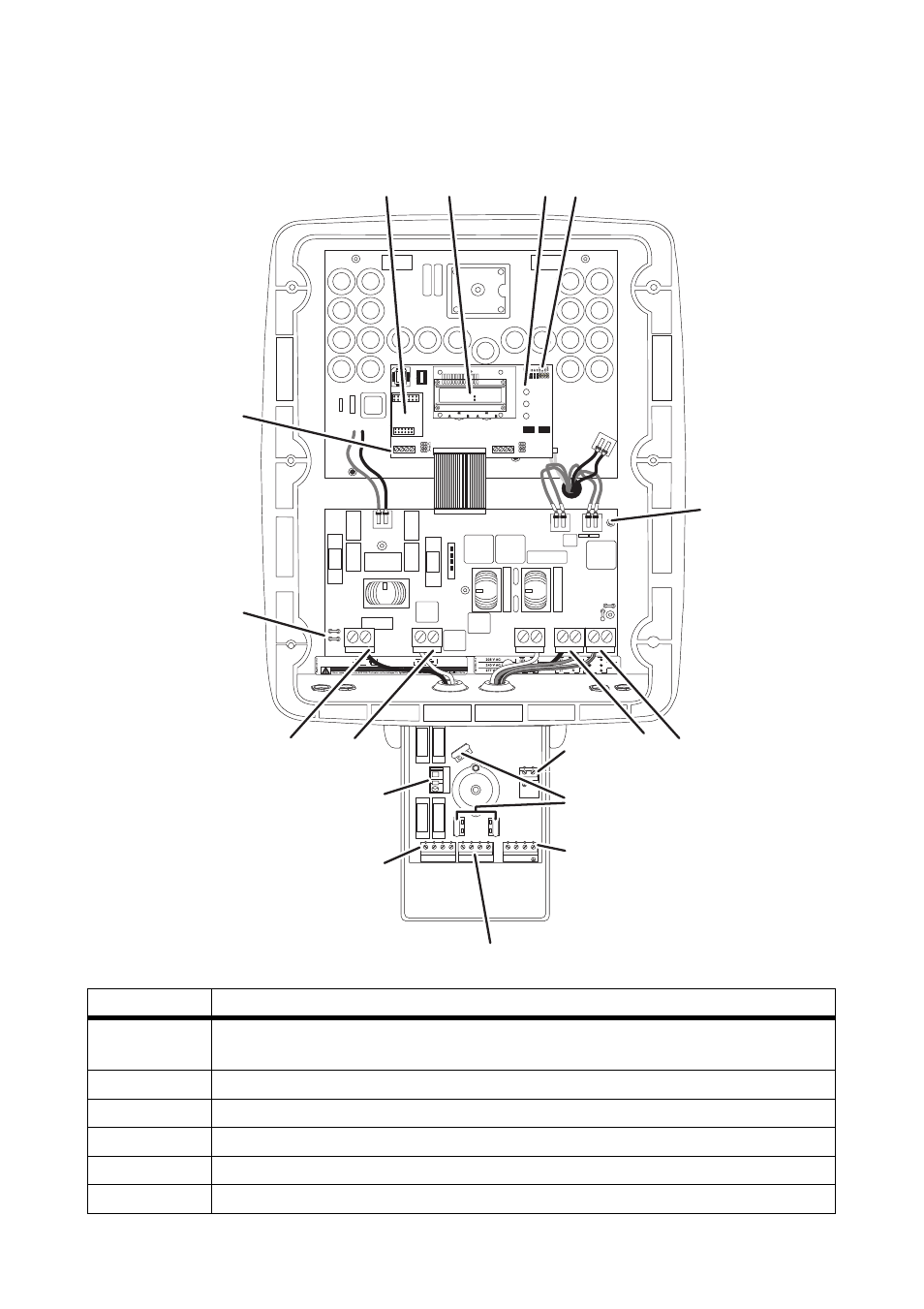

4.2 Détermination de la position des composants internes
Position Description
A Emplacements pour le Piggy-Back optionnel pour la communication (RS485 ou
sans fil)
B Écran
C DEL d'état
D Cavalier pour configurer la tension AC et le test des ventilateurs
E Blocs de raccordement pour configurer la tension AC
F Borne de terre (PE)
