96 3 Cycles palpeurs pour le contrôle automatique des pièces
3.2 Calcul aut
o
matique des points de référ
e
nce

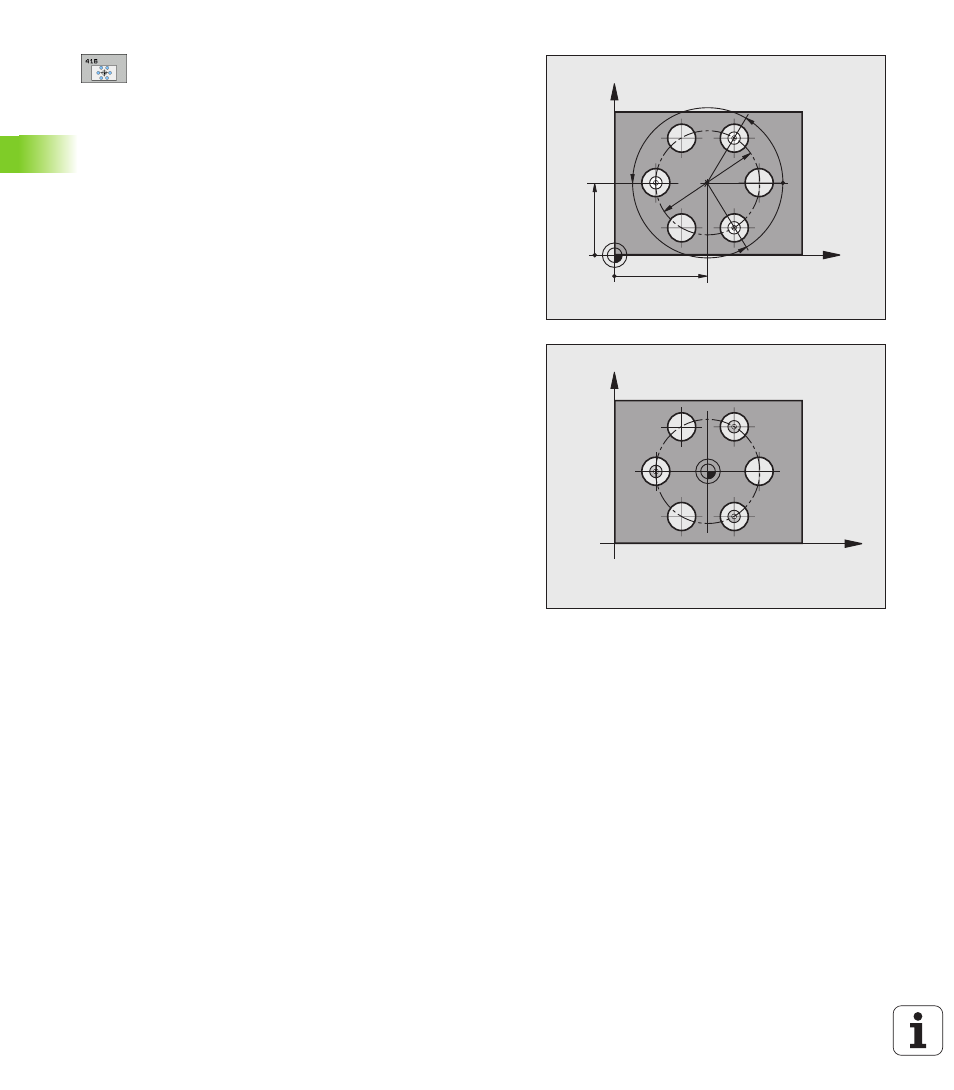

 Centre 1er axe Q273 (en absolu): Centre du cercle de
trous (valeur nominale) dans l'axe principal du plan
d'usinage
 Centre 2ème axe Q274 (en absolu): Centre du cercle
de trous (valeur nominale) dans l'axe auxiliaire du plan
d'usinage
 Diamètre nominal Q262: Introduire le diamètre
approximatif du cercle de trous. Plus le diamètre du
trou est petit et plus vous devez introduire un
diamètre nominal précis
 Angle 1er trou Q291 (en absolu): Angle en
coordonnées polaires du 1er centre de trou dans le
plan d'usinage
 Angle 2ème trou Q292 (en absolu): Angle en
coordonnées polaires du 2ème centre de trou dans le
plan d'usinage
 Angle 3ème trou Q293 (en absolu): Angle en
coordonnées polaires du 3ème centre de trou dans le
plan d'usinage
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Numéro point zéro dans tableau Q305: Indiquer le
numéro dans le tableau de points zéro/tableau Preset
sous lequel la TNC doit mémoriser les coordonnées
du cercle de trous. Si vous introduisez Q305=0, la
TNC initialise automatiquement le nouveau point de
référence au centre du cercle de trous
 Nouveau pt de réf. axe principal Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre calculé pour le cercle de trous.
Configuration par défaut = 0
 Nouveau pt de réf. axe auxiliaire Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle la
TNC doit initialiser le centre calculé pour le cercle de
trous.
Configuration par défaut = 0
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
