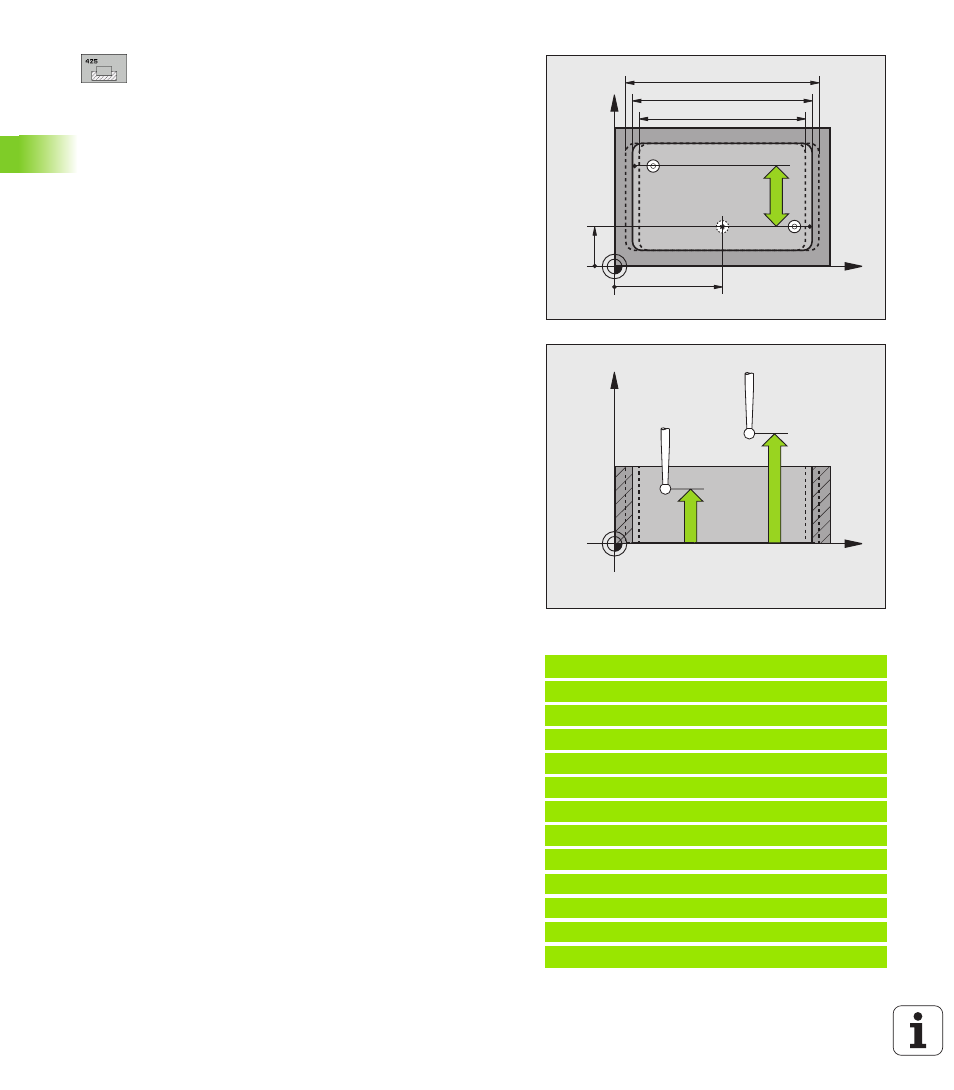

 Point initial 1er axe Q328 (en absolu): Point initial
de l'opération de palpage dans l'axe principal du plan
d'usinage
 Point initial 2ème axe Q329 (en absolu): Point initial
de l'opération de palpage dans l'axe auxiliaire du plan
d'usinage
 Décalage pour 2ème mesure Q310 (en incrémental):
Valeur pour le décalage du palpeur avant qu'il
effectue la 2ème mesure. Si vous introduisez 0, la
TNC ne décale pas le palpeur
 Axe de mesure Q272: Axe du plan d'usinage sur lequel
doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe auxiliaire = axe de mesure
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Longueur nominale Q311: (en incrémental): Valeur
nominale de la longueur à mesurer
 Cote max. Q288: Longueur max. autorisée
 Cote min. Q289: Longueur min. autorisée
 Procès-verb. mes. Q281: Définir si la TNC doit ou non
établir le procès-verbal de mesure:
0: Ne pas établir de procès-verbal de mesure
1: Etablir un procès-verbal de mesure: La TNC
mémorise en configuration par défaut le fichier de
procès-verbal TCHPR425.TXT dans le répertoire où
se trouve également votre programme de mesure
2: Interrompre le déroulement du programme et
afficher le procès-verbal de mesure à l'écran de la
TNC. Poursuivre le programme avec Start CN
 Arrêt PGM si tolérance dépassée Q309: Définir si la
TNC doit ou non interrompre l'exécution du
programme et délivrer un message d'erreur en cas de
dépassement des tolérances:
0: ne pas interrompre l'exécution du programme, ne
pas délivrer de message d'erreur
1: interrompre l'exécution du programme, délivrer un
message d'erreur
 Numéro d'outil pour surveillance Q330: Définir si la
TNC doit exécuter une surveillance de l'outil (cf.
„Surveillance d'outil” à la page 113):
0: Surveillance inactive
>0: Numéro d'outil dans le tableau d'outils TOOL.T
Exemple: Séquences CN
5 TCH PRONE 425 MESURE INT. RAINURE
Q328=+75 ;PT INITIAL 1ER AXE
Q329=-12.5 ;PT INITIAL 2EME AXE
Q310=+0 ;DECALAGE 2EME MESURE
Q272=1 ;AXE DE MESURE
Q261=-5 ;HAUTEUR DE MESURE
Q260=+10 ;HAUTEUR DE SECURITE
Q311=25 ;LONGUEUR NOMINALE
Q288=25.05 ;COTE MAX.
Q289=25 ;COTE MIN.
Q281=1 ;PROCES-VERBAL MESURE
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;NUMERO D'OUTIL
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
