4 Cycles palpeurs pour la mesure automatique de la cinématique
4.1 Mesur
e
de cinématique a
v
e
c les
p
alpeurs TS (option
K
inematicsOpt)

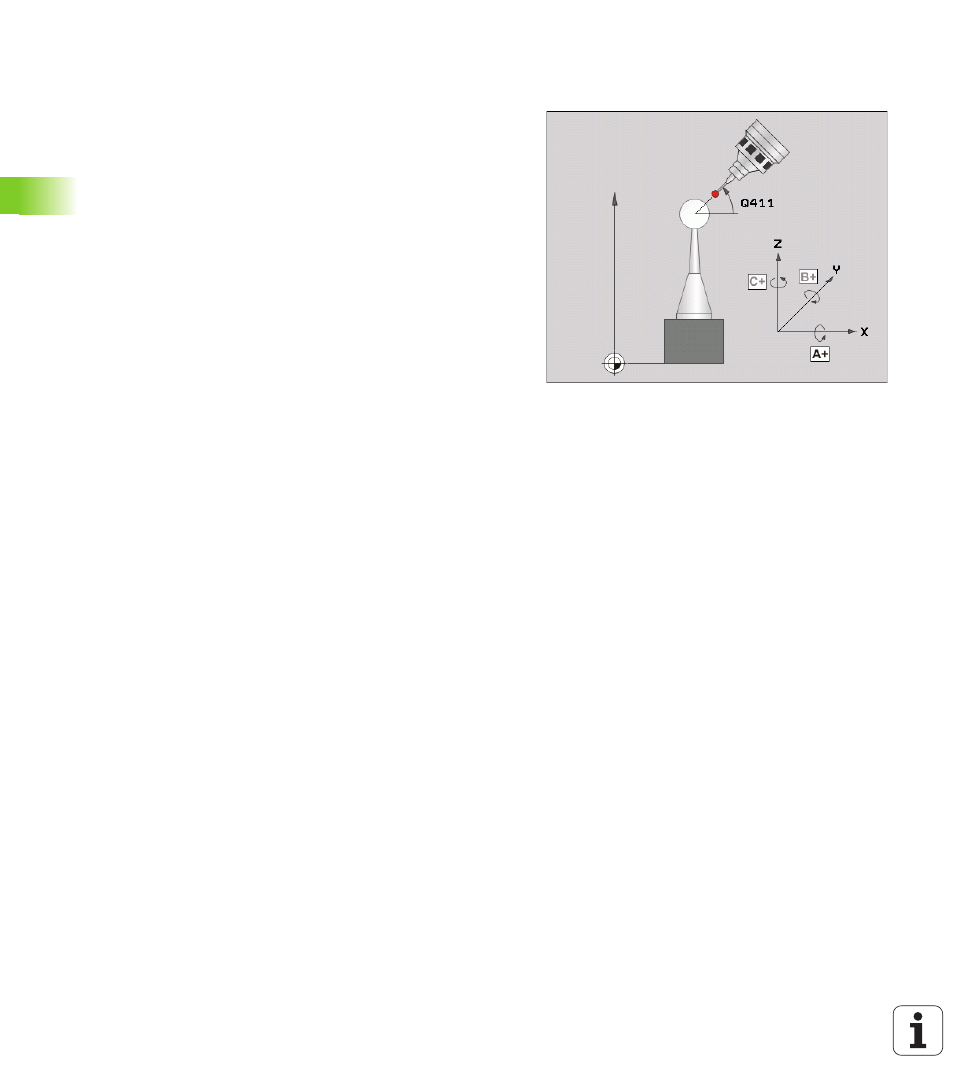

MESURE CINEMATIQUE (cycle palpeur 451,
DIN/ISO: G451, option)
Le cycle palpeur 451 vous permet de contrôler et, si nécessaire,
optimiser la cinématique de votre machine. A l'aide d'un palpeur 3D
TS, vous mesurez une bille étalon (au choix) que vous fixez sur la table
de la machine.
La TNC détermine la précision statique d'inclinaison. Le logiciel
minimise les erreurs spatiales résultant des déplacements
d'inclinaison et, à la fin de la mesure, enregistre automatiquement la
géométrie de la machine dans les constantes-machine
correspondantes du tableau de cinématique.
1
Brider la bille étalon; assurer une liberté suffisante pour éliminer
tout risque de collision
2
En mode de fonctionnement Manuel, initialiser le point de
référence au centre de la bille
3
Positionner manuellement le palpeur dans l'axe du palpeur au
dessus de la bille étalon et dans le plan d'usinage, au centre de la
bille
4
Sélectionner le mode de fonctionnement Exécution de
programme et démarrer le programme de calibrage
5
La TNC mesure automatiquement et successivement tous les
axes rotatifs avec la finesse que vous avez définie
