80 3 Cycles palpeurs pour le contrôle automatique des pièces
3.2 Calcul aut
o
matique des points de référ
e
nce

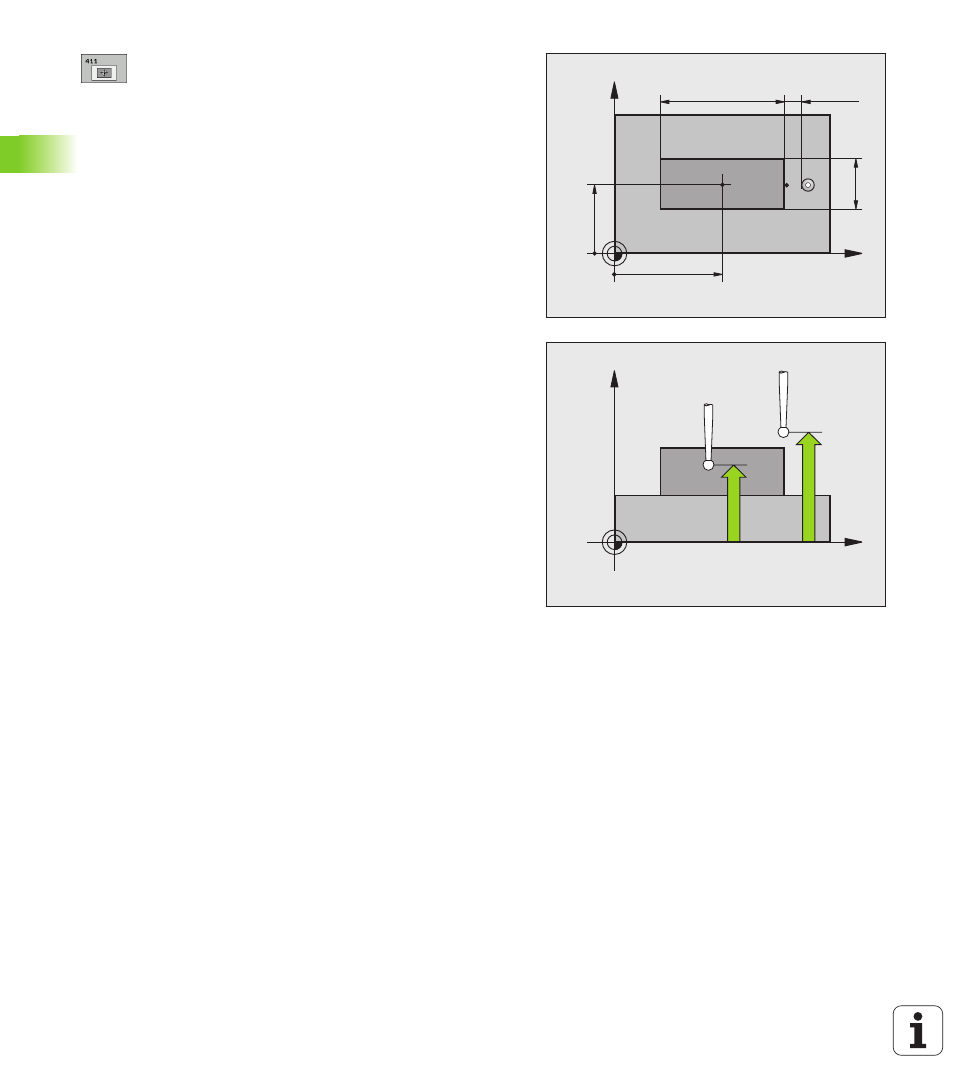

 Centre 1er axe Q321 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage
 Centre 2ème axe Q322 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage
 Longueur 1er côté Q323 (en incrémental): longueur
du tenon parallèle à l'axe principal du plan d'usinage
 Longueur 2ème côté Q324 (en incrémental): longueur
du tenon parallèle à l'axe auxiliaire du plan d'usinage
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
 Numéro point zéro dans tableau Q305: Indiquer le
numéro dans le tableau de points zéro/tableau Preset
sous lequel la TNC doit mémoriser les coordonnées
du centre du tenon. Si vous introduisez Q305=0, la
TNC initialise automatiquement le nouveau point de
référence au centre du tenon
 Nouveau pt de réf. axe principal Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre du tenon calculé. Configuration par
défaut = 0
 Nouveau pt de réf. axe auxiliaire Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle la
TNC doit initialiser le centre du tenon calculé.
Configuration par défaut = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
