56 3 Cycles palpeurs pour le contrôle automatique des pièces
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce

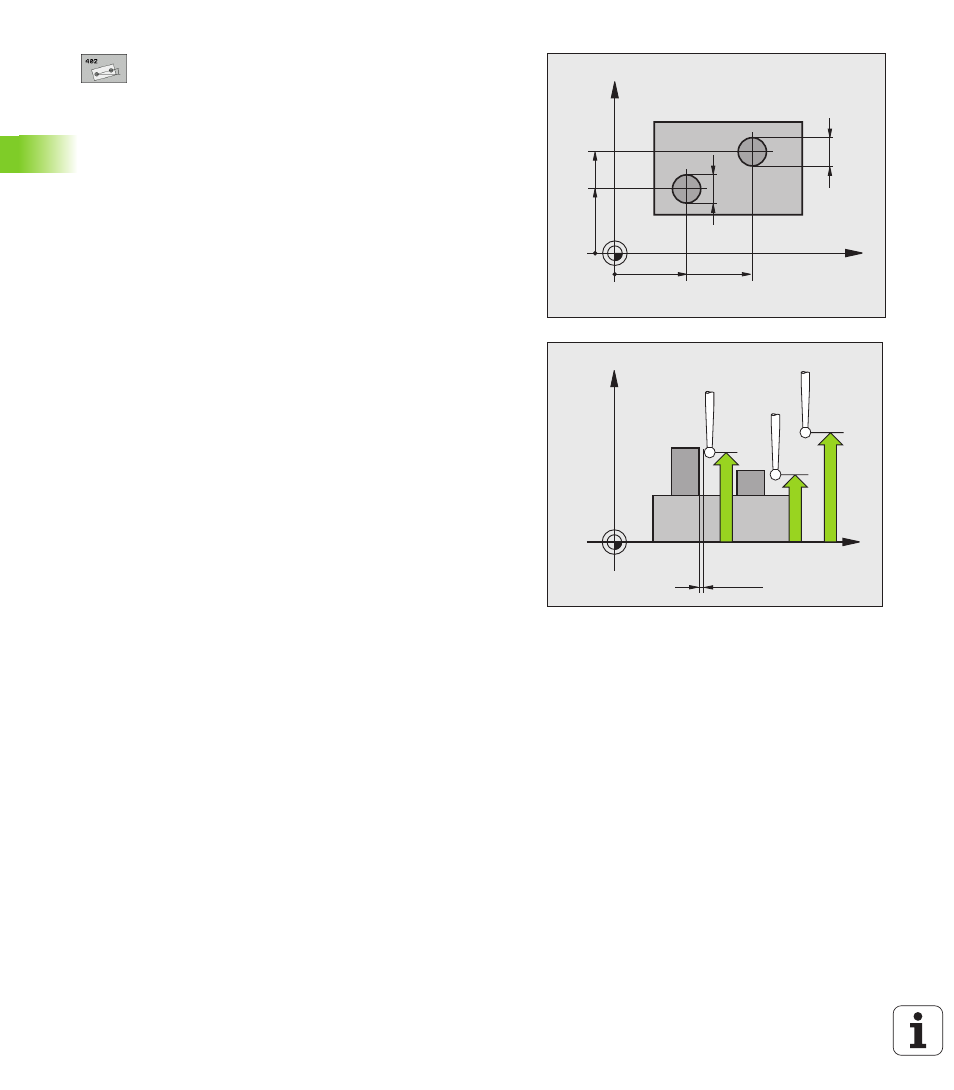

 1er tenon: Centre sur 1er axe (en absolu): Centre
du 1er tenon dans l'axe principal du plan d'usinage
 1er tenon: centre sur 2ème axe Q269 (en absolu):
Centre du 1er tenon dans l'axe auxiliaire du plan
d'usinage
 Diamètre tenon 1 Q313: diamètre approximatif du 1er
tenon. Introduire de préférence une valeur trop
grande
 Haut. mes. tenon 1 dans axe TS Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 1
 2ème tenon: centre sur 1er axe Q270 (en absolu):
Centre du 2ème tenon dans l'axe principal du plan
d'usinage
 2ème tenon: centre sur 2ème axe Q271 (en absolu):
Centre du 2ème tenon dans l'axe auxiliaire du plan
d'usinage
 Diamètre tenon 2 Q314: Diamètre approximatif du
2ème tenon. Introduire de préférence une valeur trop
grande
 Haut. mes. tenon 2 dans axe TS Q315 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 1
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
