iTNC 530 HEIDENHAIN 89
3.2 Calcul aut
o
matique des points de référ
e
nce

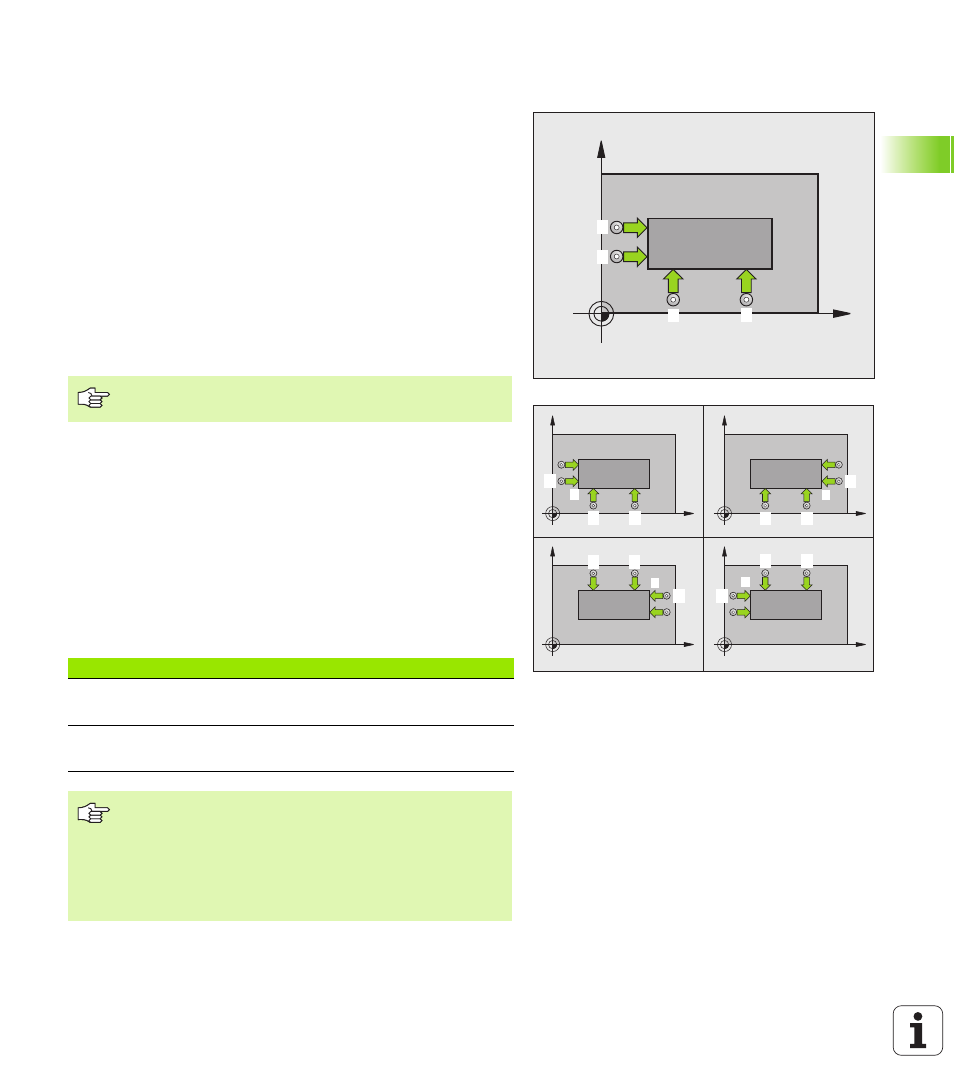

POINT DE REFERENCE EXTERIEUR COIN
(cycle palpeur 414, DIN/ISO: G414)
Le cycle palpeur 414 détermine le point d'intersection de deux droites
et l'initialise comme point de référence. Si vous le désirez, la TNC peut
aussi inscrire le point d'intersection dans un tableau de points zéro ou
de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 26) au point de palpage
1 (cf.
fig. en haut et à droite). Ce faisant, la TNC décale le palpeur de la
valeur de la distance d'approche, dans le sens opposé au sens de
déplacement concerné
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). La TNC détermine
automatiquement le sens du palpage en fonction du 3ème point de
mesure programmé
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , y exécute la troisième ou la quatrième opération de
palpage
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point de référence calculé en fonction des paramètres
de cycle Q303 et Q305 (cf. „Enregistrer le point de référence
calculé” à la page 69) et enregistre les coordonnées du coin calculé
dans les paramètres Q indiqués ci-après
6 Ensuite, si on le désire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur
X
Y
1 2
4
3
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
La TNC mesure toujours la première droite dans le sens de
l'axe auxiliaire du plan d'usinage.
Numéro paramètre Signification
Q151 Valeur effective du coin dans l'axe
principal
Q152 Valeur effective du coin dans l'axe
auxiliaire
Remarques avant que vous ne programmiez
Par la position des points de mesure 1 et 3 , vous
définissez le coin sur lequel la TNC initialise le point de
référence (cf. fig. de droite, au centre et tableau ci-après).
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
