58

3 Cycles palpeurs pour le contrôle automatique des pièces

3.1 Enr

egistr

er aut

o

matiquement le désaxag

e de la pièce

ROTATION DE BASE compensée avec axe rotatif
(cycle palpeur 403, DIN/ISO: G403)

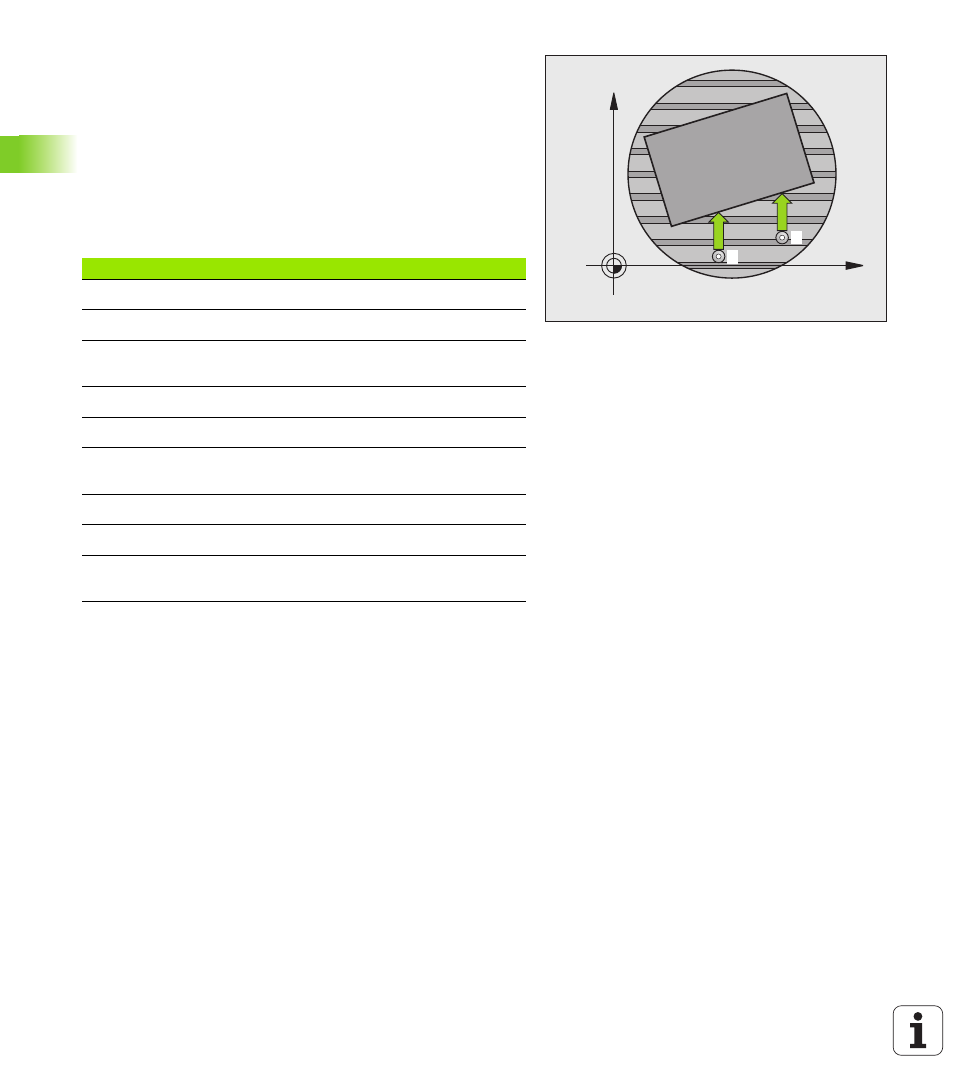

Par la mesure de deux points situés sur une droite, le cycle palpeur
403 détermine le désaxage d'une pièce. La TNC compense le
désaxage qu'elle a calculé pour la pièce au moyen d'une rotation de
l'axe A, B ou C. La pièce peut être serrée n'importe où sur le plateau
circulaire.

Les combinaisons d'un axe de mesure (paramètre de cycle Q272) et
d'un axe de compensation (paramètre de cycle Q312) citées ci-
dessous sont autorisées. La fonction Inclinaison du plan d'usinage:

1

La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 26) a
u point de palpage
programmé

1

. Ce faisant, la TNC décale le palpeur de la valeur de

la distance d'approche, dans le sens opposé au sens de
déplacement défini

2

Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360)

3

Puis, le palpeur se déplace vers le point de palpage suivant

2

et

exécute la deuxième opération de palpage

X

Y

1

2

Axe palpeur actif

Axe de mesure

Axe de compens.

Z

X (Q272=1)

C (Q312=6)

Z

Y (Q272=2)

C (Q312=6)

Z

Z (Q272=3)

B (Q312=5) ou A
(Q312=4)

Y

Z (Q272=1)

B (Q312=5)

Y

X (Q272=2)

C (Q312=5)

Y

Y (Q272=3)

C (Q312=6) ou A
(Q312=4)

X

Y (Q272=1)

A (Q312=4)

X

Z (Q272=2)

A (Q312=4)

X

X (Q272=3)

B (Q312=5) ou C
(Q312=6)
