iTNC 530 HEIDENHAIN 71
3.2 Calcul aut
o
matique des points de référ
e
nce

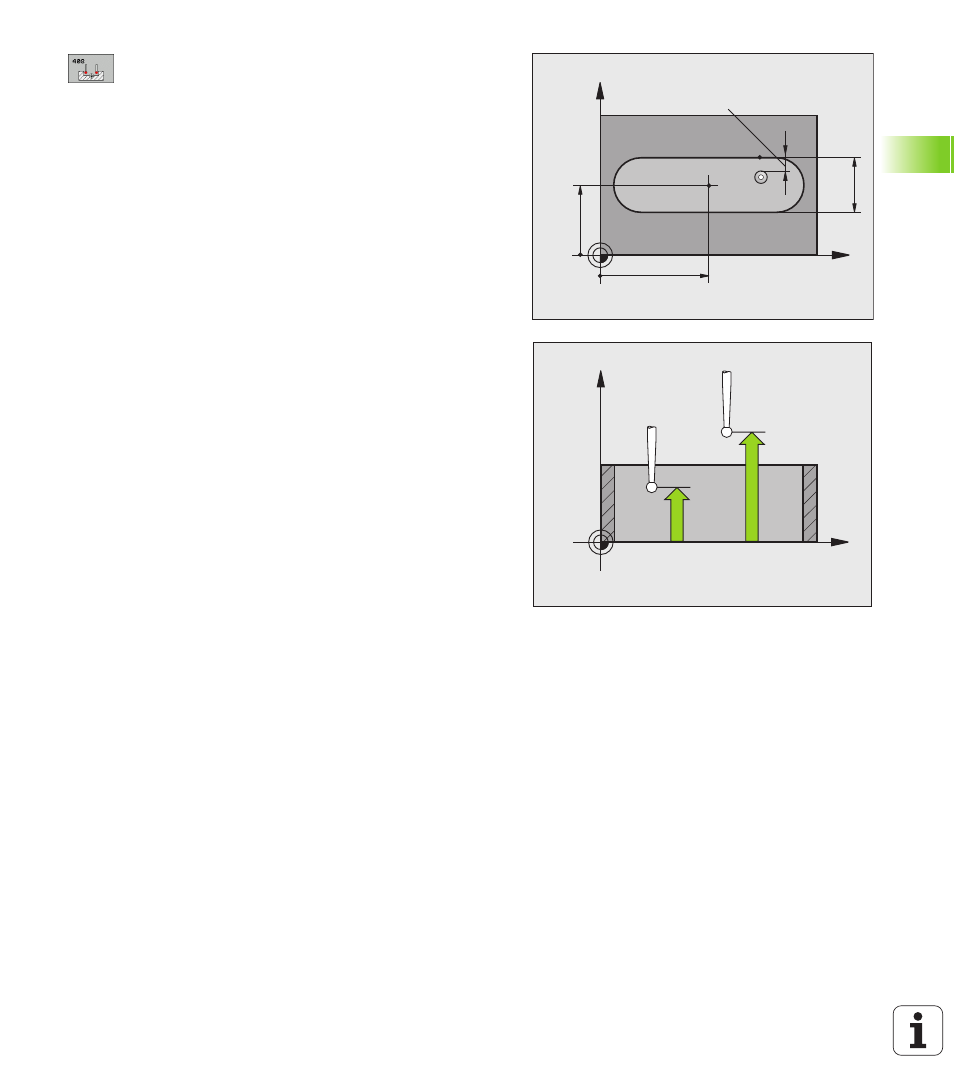

 Centre 1er axe Q321 (en absolu): Centre de la rainure
dans l'axe principal du plan d'usinage
 Centre 2ème axe Q322 (en absolu): Centre de la
rainure dans l'axe auxiliaire du plan d'usinage
 Largeur de la rainure Q311 (en incrémental):
Largeur de la rainure indépendamment de la position
dans le plan d'usinage
 Axe de mesure (1=1er axe/2=2ème axe) Q272: Axe
sur lequel doit être effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
 Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
 Numéro dans tableau Q305: Indiquer le numéro dans
le tableau de points zéro/tableau Preset sous lequel la
TNC doit mémoriser les coordonnées du centre de la
rainure. Si vous introduisez Q305=0, la TNC initialise
automatiquement le nouveau point de référence sur
le centre de la rainure
 Nouveau pt de réf. Q405 (en absolu): Coordonnée
dans l'axe de mesure à laquelle la TNC doit initialiser
le centre de la rainure. Configuration par défaut = 0
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
