iTNC 530 HEIDENHAIN 33
2.2 Etalonnag
e du palpeur à commutation
Etalonner le rayon effectif et compenser le
désaxage du palpeur
Normalement, l'axe du palpeur n'est pas aligné exactement sur l'axe
de broche. La fonction d'étalonnage enregistre le déport entre l'axe du
palpeur et l'axe de broche et effectue la compensation.
La routine d'étalonnage varie en fonction de la configuration du
paramètre-machine 6165 (poursuite de broche active/inactive (cf.
„Orienter le palpeur infrarouge dans le sens de palpage programmé:
MP6165” à la page 23). Si la poursuite de broche est active, le
processus d'étalonnage a lieu avec un seul start CN. Mais si la
poursuite de broche est inactive, vous avez le choix d'étalonner ou non
le désaxage.
Lors de l'étalonnage du déport, la TNC fait pivoter le palpeur 3D de
180°. La rotation est déclenchée par une fonction auxiliaire définie par
le constructeur de la machine dans le paramètre-machine 6160.
Pour l'étalonnage manuel, procédez de la manière suivante:

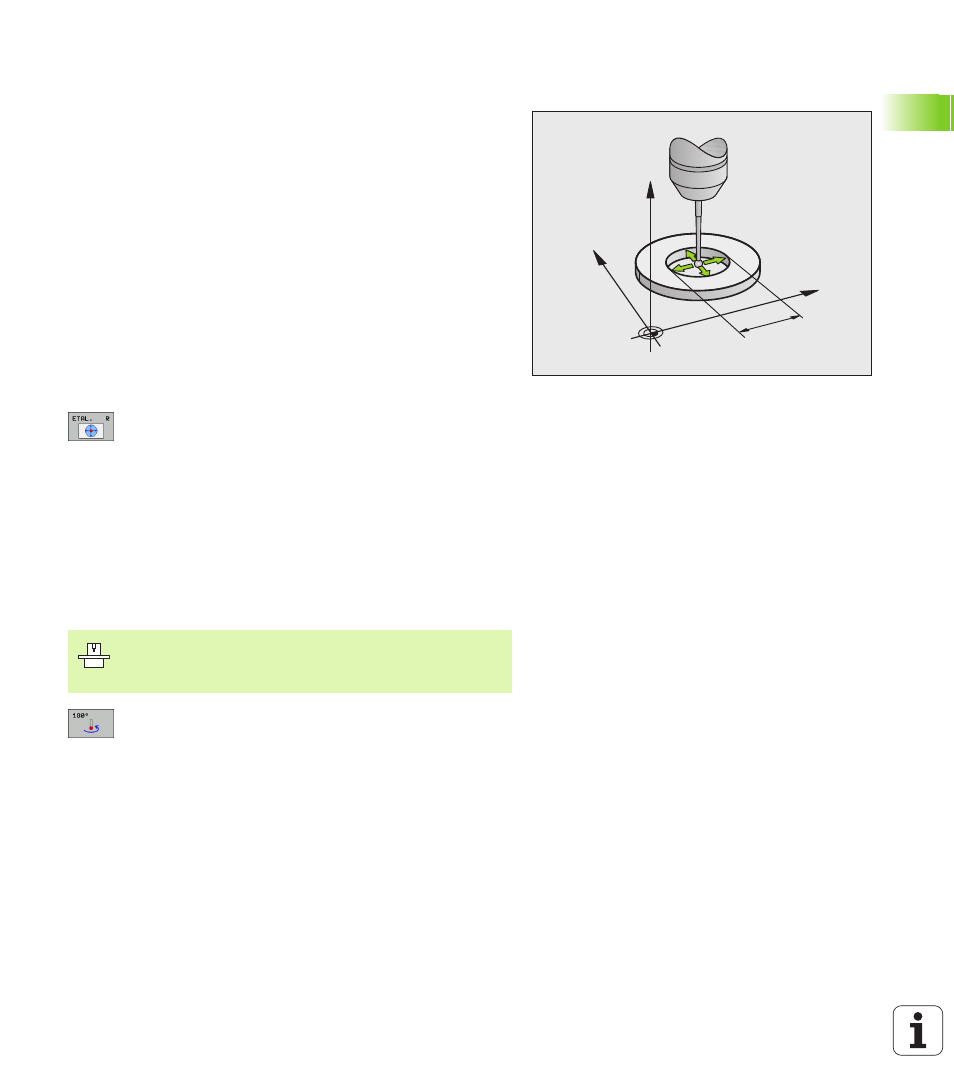

 Positionner la bille de palpage en mode Manuel, dans l'alésage de la
bague de réglage
 Sélectionner la fonction d'étalonnage du rayon de la
bille de palpage et du désaxage du palpeur: Appuyer
sur la softkey ETAL R
 Sélectionner l'axe d'outil. Introduire le rayon de la
bague de réglage
 Palpage: Appuyer 4 fois sur la touche START externe.
Le palpeur 3D palpe dans chaque direction une
position de l'alésage et calcule le rayon effectif de la
bille
 Si vous désirez maintenant quitter la fonction
d'étalonnage, appuyez sur la softkey FIN
 Calculer le désaxage de la bille: Appuyer sur la softkey
180°. La TNC fait pivoter le palpeur de 180°
 Palpage: Appuyer 4 x sur la touche START externe. Le
palpeur 3D palpe dans chaque direction une position
de l'alésage et calcule le désaxage du palpeur.
Y
X
Z
10
La machine doit avoir été préparée par son constructeur
pour pouvoir déterminer le désaxage de la bille de palpage.
Consultez le manuel de la machine!
