iTNC 530 HEIDENHAIN 87
3.2 Calcul aut
o
matique des points de référ
e
nce

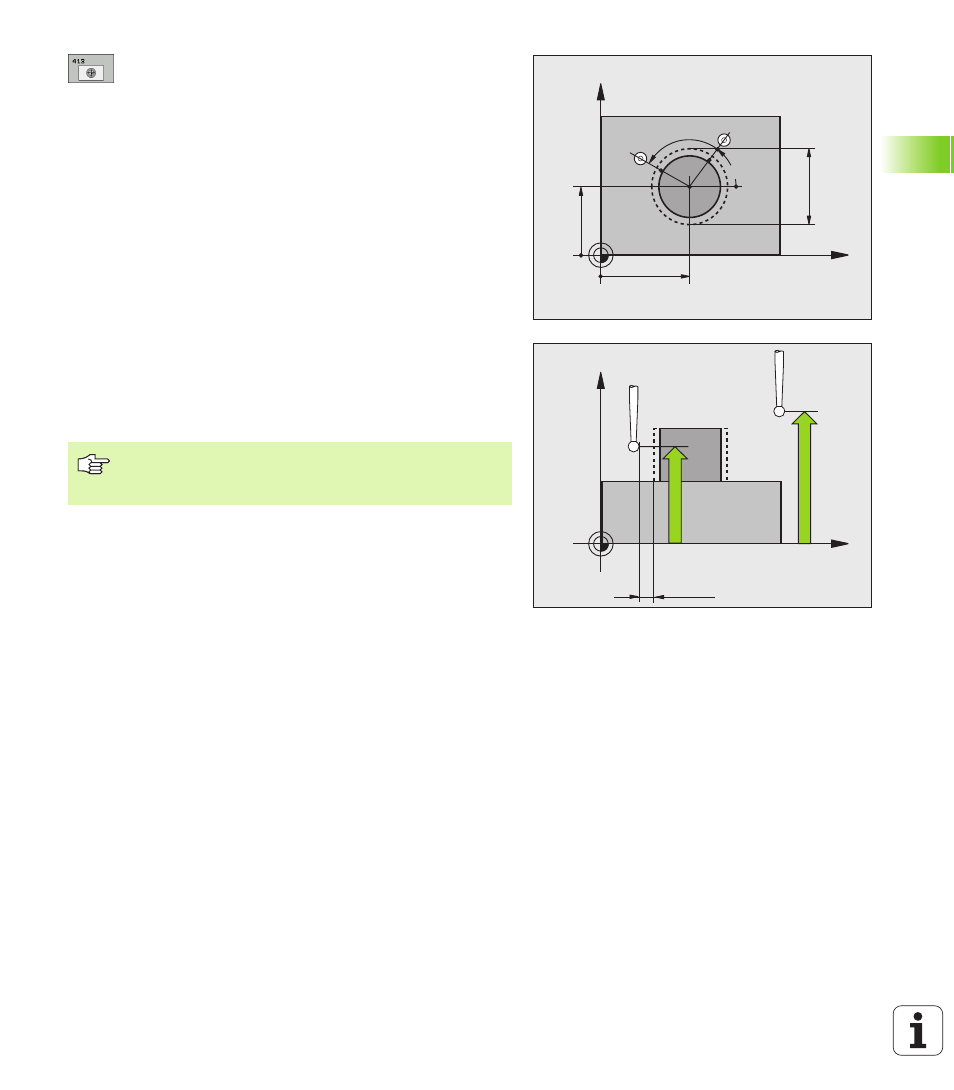

 Centre 1er axe Q321 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage
 Centre 2ème axe Q322 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage. Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC aligne le centre du trou sur la position
nominale
 Diamètre nominal Q262: Diamètre approximatif du
tenon. Introduire de préférence une valeur trop
grande
 Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
 Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation (-
= sens horaire) pour le déplacement du palpeur vers
le point de mesure suivant. Si vous désirez étalonner
des arcs de cercle, programmez un incrément
angulaire inférieur à 90°
 Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
 Numéro point zéro dans tableau Q305: Indiquer le
numéro dans le tableau de points zéro/tableau Preset
sous lequel la TNC doit mémoriser les coordonnées
du centre du tenon. Si vous introduisez Q305=0, la
TNC initialise automatiquement le nouveau point de
référence au centre du tenon
X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
Plus l'incrément angulaire programmé est petit et plus le
point de référence calculé par la TNC sera imprécis. Valeur
d'introduction min.: 5°.
