MESURE EXTERIEUR TRAVERSE
(cycle palpeur 426, DIN/ISO: G426)

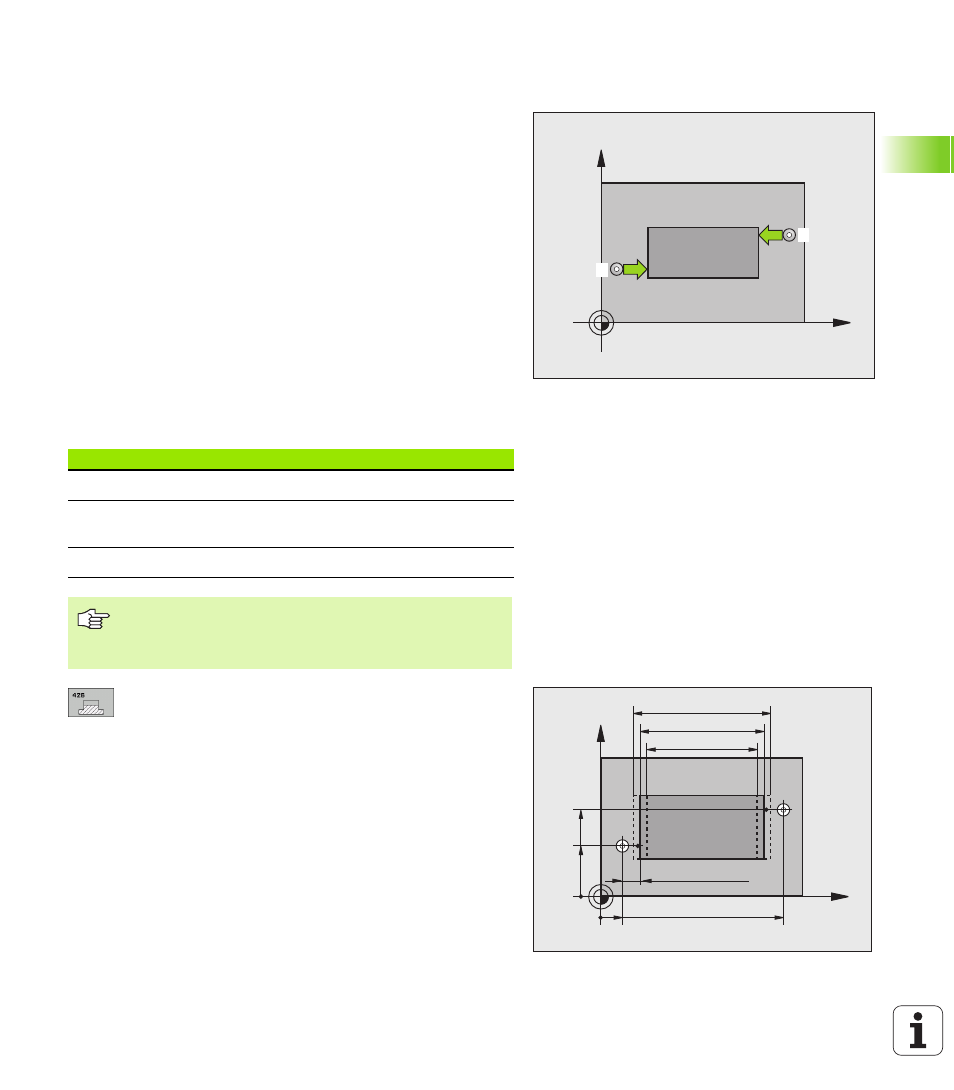

Le cycle palpeur 426 détermine la position et la largeur d'une traverse.
Si vous définissez les tolérances correspondantes dans le cycle, la
TNC compare la valeur effective à la valeur nominale et mémorise
l'écart dans un paramètre-système.

1

La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 26)
au point de palpage

1

. La

TNC calcule les points de palpage à partir des données contenues
dans le cycle et de la distance d'approche programmée dans
PM6140

2

Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). 1er palpage toujours dans le sens
négatif de l'axe programmé

3

Puis, le palpeur se déplace à la hauteur de sécurité vers le point de
palpage suivant et exécute la deuxième opération de palpage

4

La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que l'écart dans les
paramètres Q suivants:

1er point mesure sur 1er axe

Q263 (en absolu):

Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage

1er point mesure sur 2ème axe

Q264 (en absolu):

Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage

2ème point mesure sur 1er axe

Q265 (en absolu):

Coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage

2ème point mesure sur 2ème axe

Q266 (en absolu):

Coordonnée du 2ème point de palpage dans l'axe
auxiliaire du plan d'usinage

X

Y

1

2

Numéro paramètre

Signification

Q156

Valeur effective longueur mesurée

Q157

Valeur effective de la position de l'axe
médian

Q166

Ecart de la longueur mesurée

Remarques avant que vous ne programmiez

Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.

MP6140 + Q320

Q264

Q265

X

Y

Q289

Q311

Q288

Q272=1

Q272=2

Q266

Q263
