3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce
Particularités communes aux cycles palpeurs
destinés à l'enregistrement du désaxage de la
pièce
Pour les cycles 400, 401 et 402, vous pouvez définir avec le paramètre
Q307 Configuration rotation de base si le résultat de la mesure
doit être corrigé en fonction de la valeur d'un angle
α

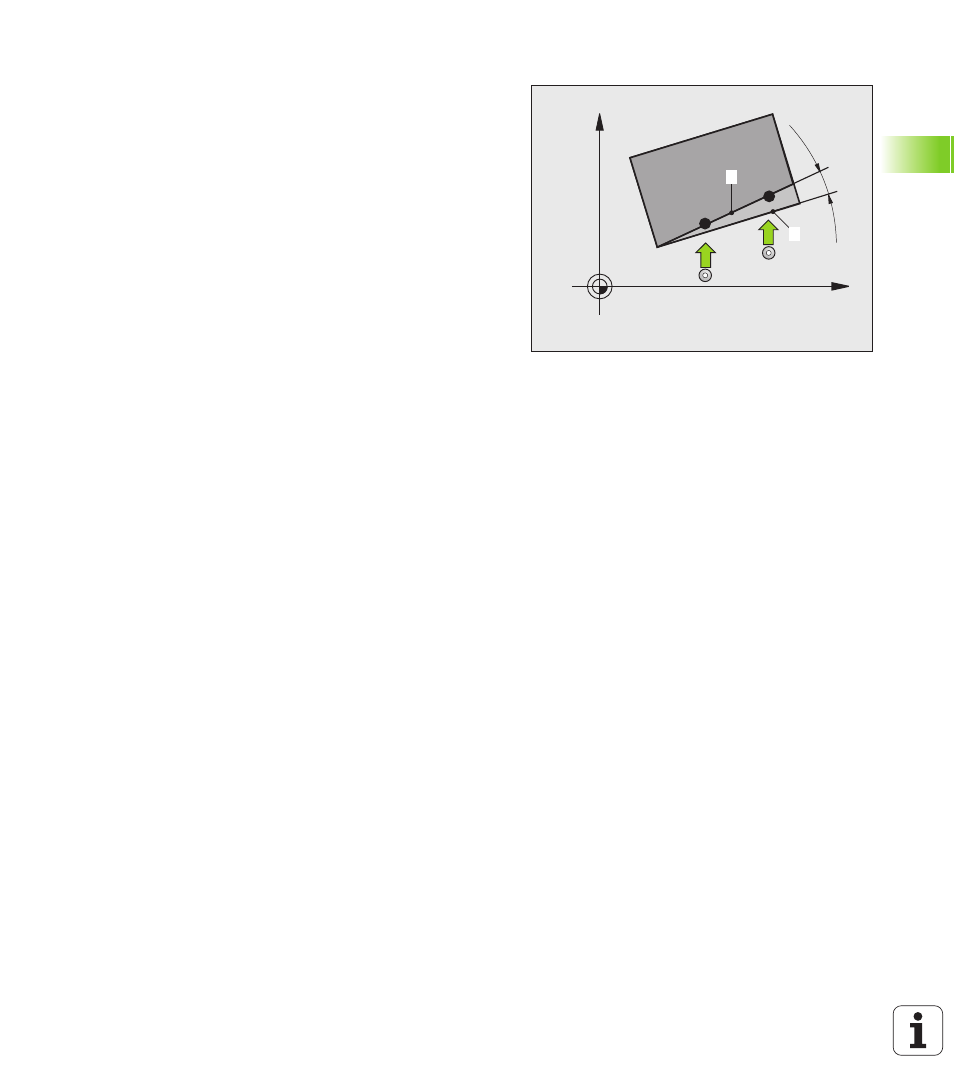

connu (cf. fig.
de droite). Ceci vous permet de mesurer la rotation de base sur
n'importe quelle droite
1 de la pièce et d'établir la relation par rapport
au sens 0° 2 .
X
Y
Þ 1
2
