iTNC 530 HEIDENHAIN 115
3.3 Etalonnag
e
aut
o
matique des pièces

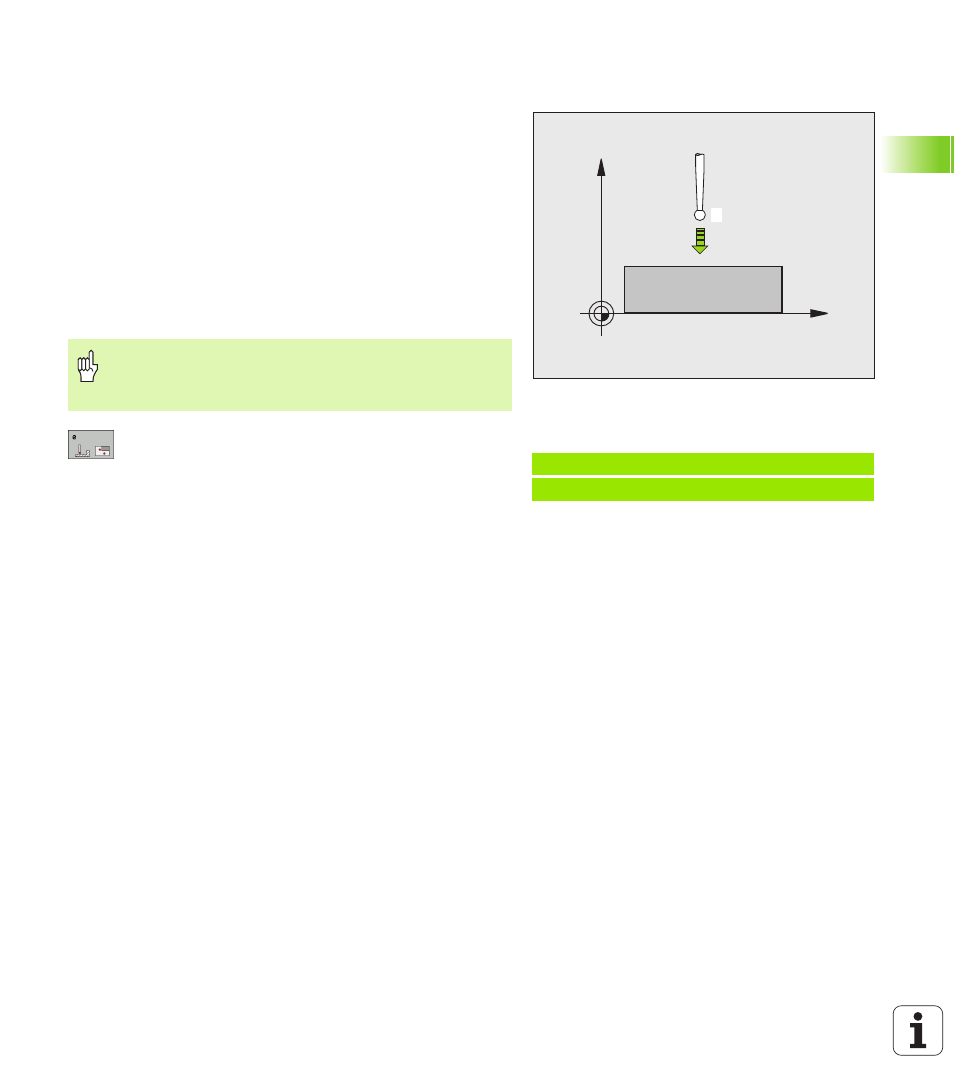

PLAN DE REFERENCE (cycle palpeur 0,
DIN/ISO: G55)
1 En suivant une trajectoire 3D, le palpeur aborde en avance rapide
(valeur de PM6150 ou PM6361) le pré-positionnement programmé
dans le cycle
1
2 Le palpeur exécute ensuite l'opération de palpage suivant l'avance
de palpage (PM6120 ou PM6360). Le sens du palpage est à définir
dans le cycle
3 Lorsque la TNC a enregistré la position, elle rétracte le palpeur au
point initial de l'opération de palpage et enregistre la coordonnée
mesurée dans un paramètre Q. Par ailleurs, la TNC enregistre dans
les paramètres Q115 à Q119 les coordonnées de la position où se
trouve le palpeur au moment du signal de commutation. Pour les
valeurs de ces paramètres, la TNC ne tient pas compte de la
longueur et du rayon de la tige de palpage
 N° paramètre pour résultat : Introduire le numéro du
paramètre Q auquel doit être affectée la valeur de
coordonnée
 Axe de palpage/sens de palpage : Introduire l'axe de
palpage avec la touche de sélection d'axe ou à partir
du clavier ASCII, ainsi que le signe du sens du
déplacement. Valider avec la touche ENT
 Positions à atteindre : Introduire toutes les
coordonnées de pré-positionnement du palpeur à
l'aide des touches de sélection des axes ou à partir du
clavier ASCII
 Terminer l'introduction: Appuyer sur la touche ENT
X
Z
1
Remarques avant que vous ne programmiez
Pré-positionner le palpeur de manière à éviter toute
collision à l'approche du pré-positionnement programmé.
Exemple: Séquences CN
67 TCH PROBE 0.0 PLAN DE RÉFÉRENCE Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
