3.3 Etalonnag
e
aut
o
matique des pièces
Résultats de la mesure dans les paramètres Q
Les résultats de la mesure du cycle palpeur concerné sont mémorisés
par la TNC dans les paramètres Q150 à Q160 à effet global. Les écarts
par rapport à la valeur nominale sont mémorisés dans les paramètres
Q161 à Q166. Tenez compte du tableau des paramètres de résultat
contenu dans chaque définition de cycle.

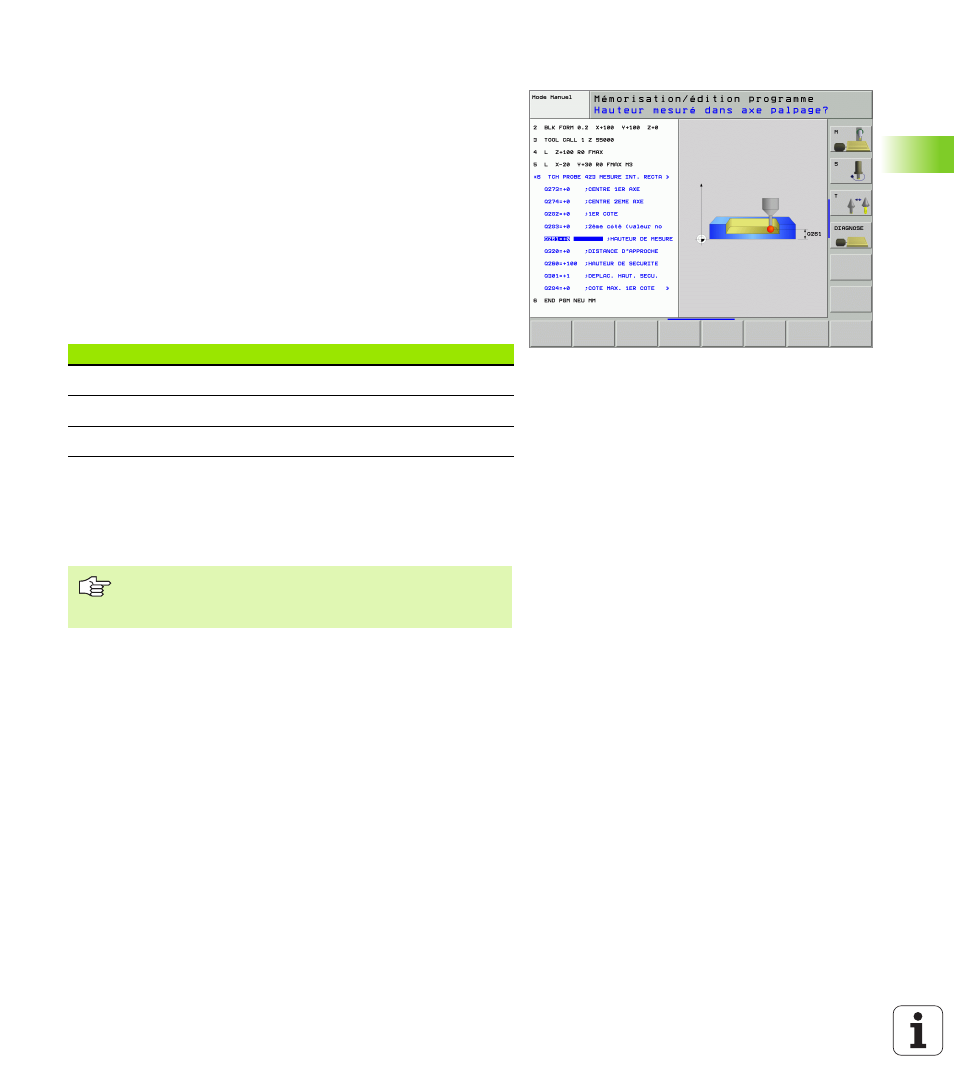

Lors de la définition du cycle, la TNC affiche en outre dans l'écran
d'aide du cycle concerné les paramètres de résultat (cf. fig. en haut et
à droite). Le paramètre de résultat en surbrillance correspond au
paramètre d'introduction concerné.
Etat de la mesure
Avec certains cycles, vous pouvez interroger l'état de la mesure avec
les paramètres Q à effet global Q180 à Q182:
La TNC active les marqueurs de réusinage ou de rebut dès que l'une
des valeurs de mesure est située hors tolérance. Pour déterminer le
résultat de la mesure hors tolérance, consultez également le procès-
verbal de mesure ou vérifiez les résultats de la mesure concernés
(Q150 à Q160) par rapport à leurs valeurs limites.
Surveillance de tolérances
Pour la plupart des cycles permettant le contrôle des pièces, vous
pouvez faire exécuter par la TNC une surveillance de tolérances. Pour
cela, lors de la définition du cycle, vous devez définir les valeurs limites
nécessaires. Si vous ne désirez pas exécuter de surveillance de
tolérances, introduisez 0 pour ce paramètre (= valeur par défaut)
Etat de la mesure Val. paramètre
Valeurs de mesure dans la tolérance Q180 = 1
Retouche nécessaire Q181 = 1
Pièce à rebuter Q182 = 1
La TNC active également les marqueurs d'état même si
vous n'avez pas introduit de tolérances ou de cotes
max./min..
