iTNC 530 HEIDENHAIN 33
2.4 Initialiser le point de
référ
e
nce a
v
e
c palpeurs 3D
2.4 Initialiser le point de référence
avec palpeurs 3D
Introduction
La sélection des fonctions destinées à initialiser le point de référence
sur la pièce serrée s’effectue avec les softkeys suivantes:
„ Initialiser le point de référence dans un axe au choix avec
PALPAGE POS
„ Initialiser un coin comme point de référence avec PALPAGE P
„ Initialiser le centre d'un cercle comme point de référence avec
PALPAGE CC
„ Axe central comme point de référence avec PALPAGE

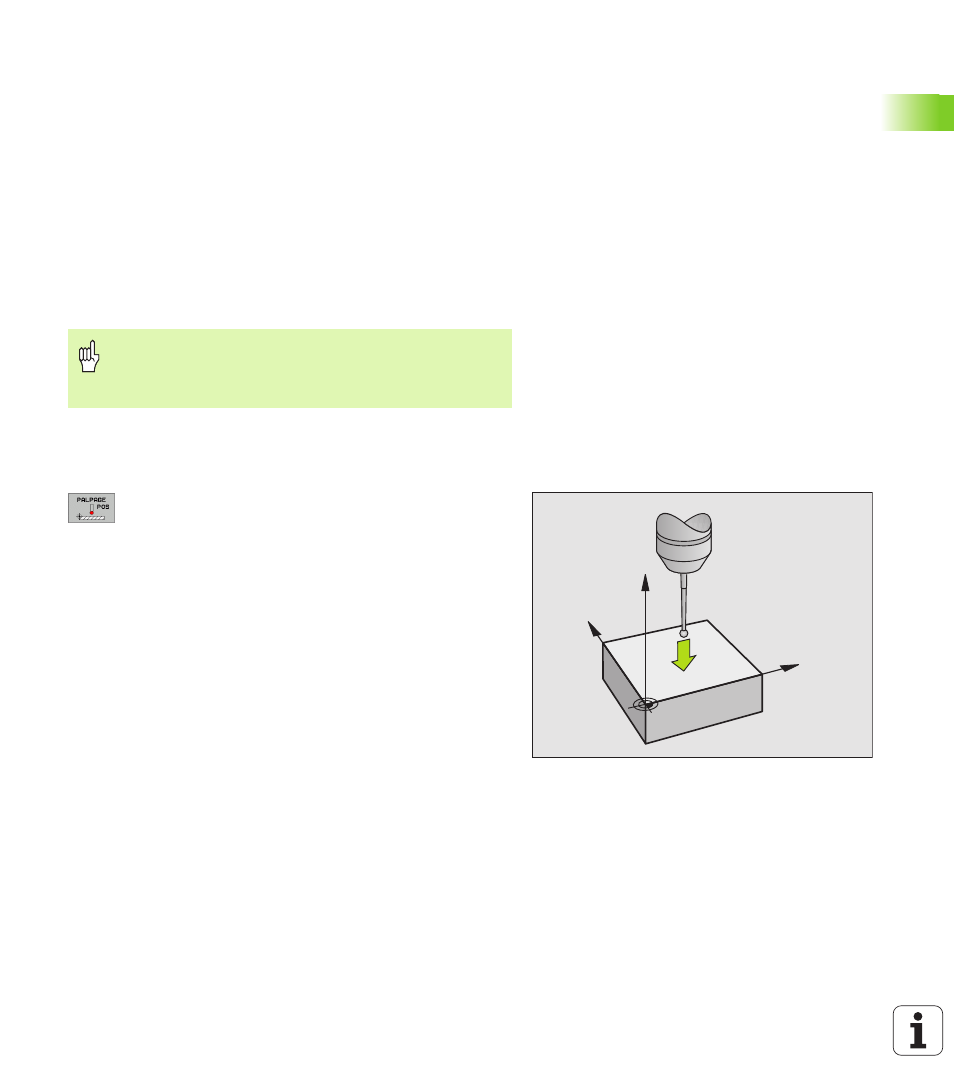

Initialiser le point de référence dans un axe au
choix (cf. fig. de droite)
8 Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE POS
8 Positionner le palpeur à proximité du point de palpage
8 Sélectionner simultanément le sens de palpage et
l'axe sur lequel doit être initialisé le point de
référence, par ex. palpage de Z dans le sens Z–:
Sélectionner par softkey
8 Palpage: Appuyer sur la touche START externe
8 Point de référence : Introduire la coordonnée
nominale, valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE ou inscrire la valeur dans un tableau (cf.
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans un tableau de points zéro”, page 26 ou
cf. „Enregistrer les valeurs de mesure issues des
cycles palpeurs dans le tableau Preset”, page 27)
8 Fermer la fonction de palpage: Appuyer sur la touche
FIN
Sachez que, lors d'un décalage actif du point zéro, la valeur
palpée se réfère toujours au preset actif (ou au dernier
point zéro initialisé en mode Manuel) bien que le décalage
du point zéro soit compensé dans l'affichage de position.
Y
X
Z
