3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce

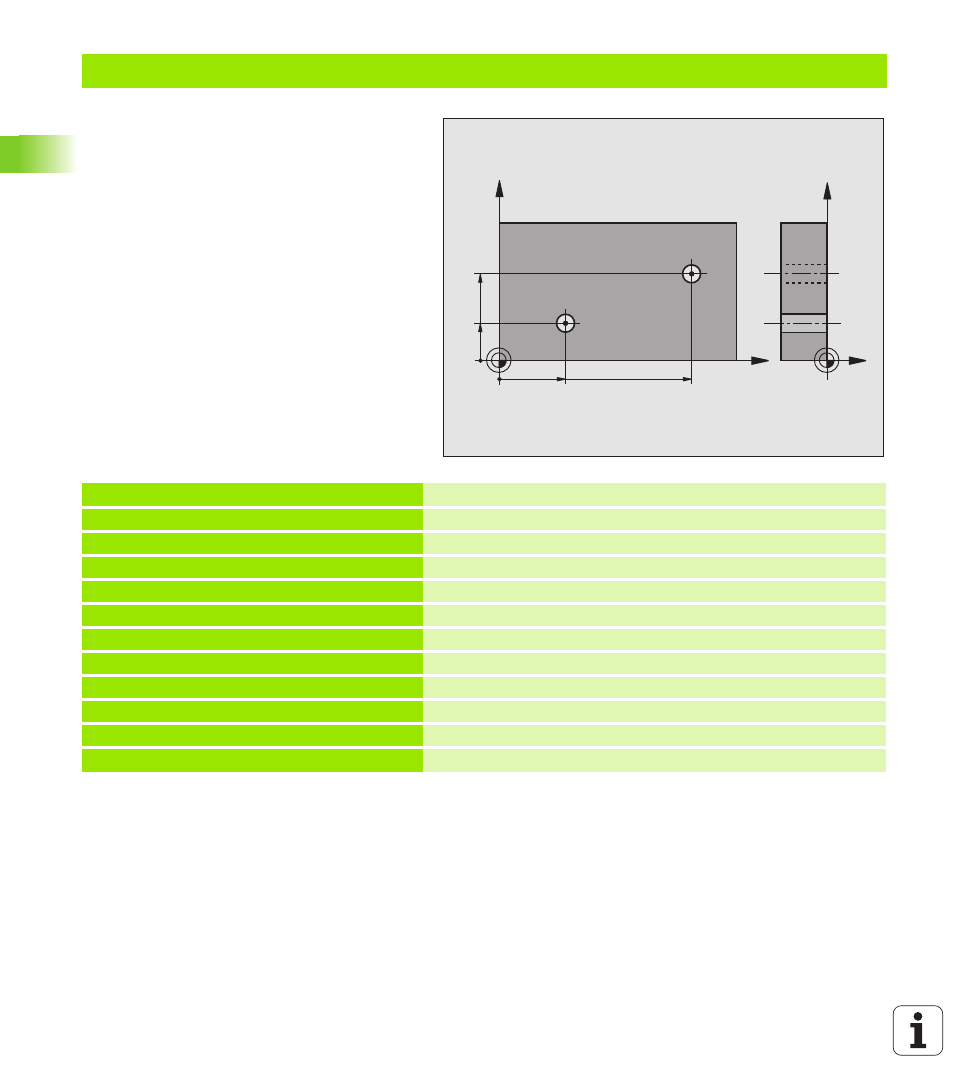

Exemple: Définir la rotation de base à l’aide de deux trous
0 BEGIN PGM CYC401 MM
1 TOOL CALL 0 Z
2 TCH PROBE 401 ROT 2 TROUS
Q268=+25
;1ER CENTRE 1ER AXE
Centre du 1er trou: Coordonnée X
Q269=+15
;1ER CENTRE 2ÈME AXE
Centre du 1er trou: Coordonnée Y
Q270=+80
;2ÈME CENTRE 1ER AXE
Centre du 2ème trou: Coordonnée X
Q271=+35
;2ÈME CENTRE 2ÈME AXE
Centre du 2ème trou: Coordonnée Y
Q261=-5
;HAUTEUR DE MESURE
Coordonnée dans l'axe du palpeur où s'effectue la mesure
Q260=+20
;HAUTEUR DE SÉCURITÉ
Hauteur où l'axe palpeur peut se déplacer sans risque de collision
Q307=+0
;ROT. BASE CONFIGURÉE
Angle de la droite de référence
3 CALL PGM 35K47
Appeler le programme d'usinage
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
