iTNC 530 HEIDENHAIN 17
1
.1 Génér
a
lités sur les c
y
cles palpeurs
Cycles palpeurs en modes Manuel et Manivelle
électronique
En mode Manuel et Manivelle électronique, la TNC dispose de cycles
palpeurs vous permettant:
„ d'étalonner le palpeur
„ de compenser le désaxage de la pièce
„ d'initialiser les points de référence
Cycles palpeurs pour le mode automatique
Outre les cycles palpeurs que vous utilisez en modes Manuel et
manivelle électronique, la TNC dispose de nombreux cycles
correspondant aux différentes applications en mode automatique:
„ Etalonnage du palpeur à commutation (chapitre 3)
„ Compensation du désaxage de la pièce (chapitre 3)
„ Initialisation des points de référence (chapitre 3)
„ Contrôle automatique de la pièce (chapitre 3)
„ Etalonnage automatique des outils (chapitre 4)
Vous programmez les cycles palpeurs en mode Mémorisation/édition
de programme à l'aide de la touche TOUCH PROBE. Vous utilisez les
cycles palpeurs de numéros à partir de 400 de la même manière que
les nouveaux cycles d'usinage, paramètres Q comme paramètres de
transfert. Un paramètre ayant la même fonction et qui est utilisé par la
TNC dans différents cycles a le même numéro: Ex. Q260 correspond
toujours à la hauteur de sécurité, Q261 à la hauteur de mesure, etc.

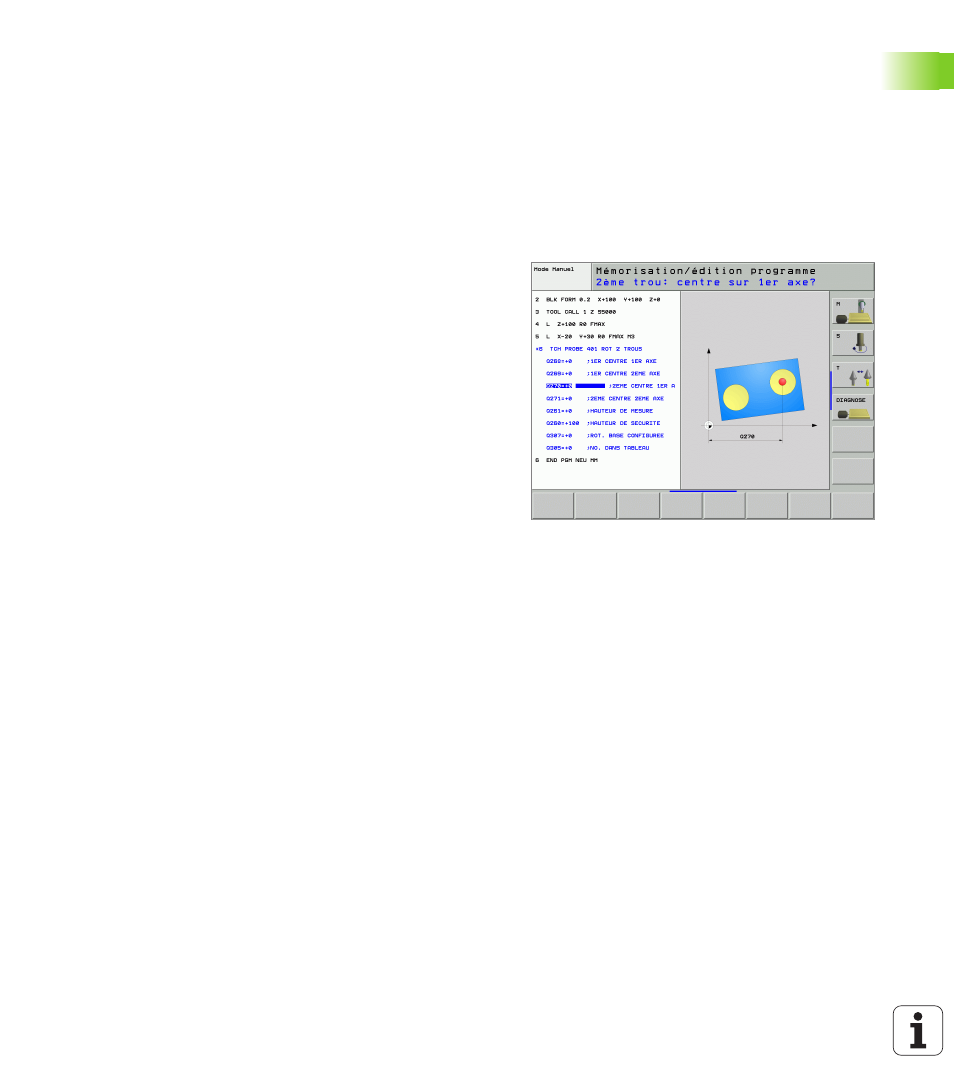

Pour simplifier la programmation, la TNC affiche un écran d'aide
pendant la définition du cycle. L'écran d'aide affiche en surbrillance le
paramètre que vous devez introduire (cf. fig. de droite).
