iTNC 530 HEIDENHAIN
37
2.4 Initialiser le point de
référ
e
nce a
v
e
c palpeurs 3D

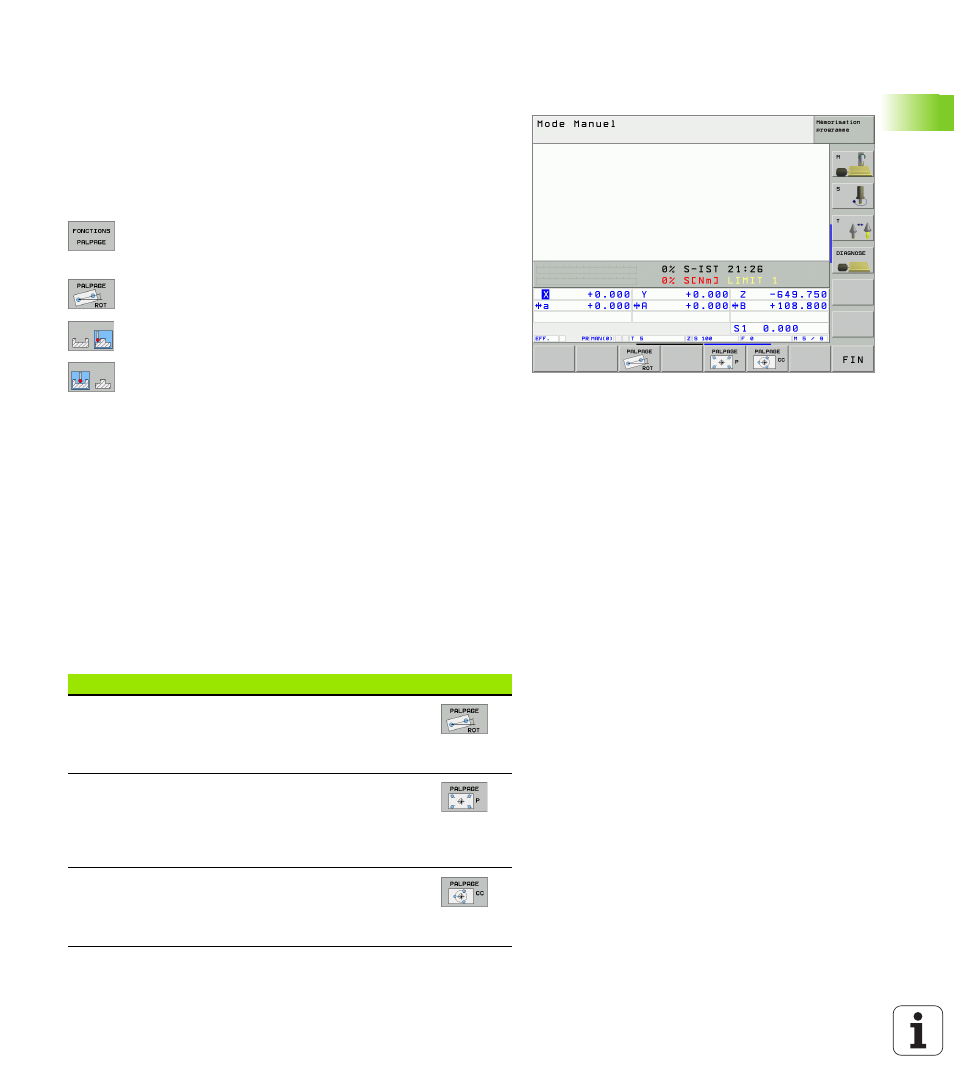

Initialiser des points de référence à partir de
trous/tenons circulaires
Le second menu de softkeys contient des softkeys permettant
d'utiliser des trous ou tenons circulaires pour initialiser le point de
référence
Définir si l'on doit palper des trous ou des tenons circulaires
La configuration par défaut prévoit le palpage de trous.
8
Sélectionner la fonction de palpage: Appuyer sur la
softkey FONCTIONS PALPAGE, commuter à
nouveau le menu de softkeys
8
Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE ROT
8
Des tenons circulaires doivent être palpés: à définir
par softkey
8
Des trous circulaires doivent être palpés: à définir par
softkey
Palper les trous
Pré-positionner le palpeur approximativement au centre du trou.
L’action sur la touche START externe entraîne le palpage automatique
de quatre points de la paroi du trou.
Puis, la TNC déplace le palpeur jusqu’au trou suivant et répète la
même procédure de palpage. Elle la répète jusqu'à ce que tous les
trous aient été palpés pour déterminer le point de référence.
Palper les tenons circulaires
Positionner le palpeur à proximité du premier point de palpage sur le
tenon circulaire. Avec la softkey, sélectionner le sens du palpage,
exécuter le palpage à l'aide de la touche START externe. Répéter
l'opération quatre fois en tout.
Sommaire
Cycle
Softkey
Rotation de base à partir de 2 trous:
La TNC calcule l'angle compris entre la ligne reliant les
centres des trous et une position nominale (axe de
référence angulaire)
Point de référence à partir de 4 trous:
La TNC calcule le point d'intersection des lignes reliant
les deux premiers et les deux derniers trous palpés.
Palpez en croix (comme sur la softkey) car sinon la
TNC calcule un point de référence erroné.
Centre de cercle à partir de 3 trous:
La TNC calcule une trajectoire circulaire sur laquelle
sont situés les 3 trous et détermine le centre de cercle
de cette trajectoire circulaire.
