iTNC 530 HEIDENHAIN 35
2.4 Initialiser le point de
référ
e
nce a
v
e
c palpeurs 3D

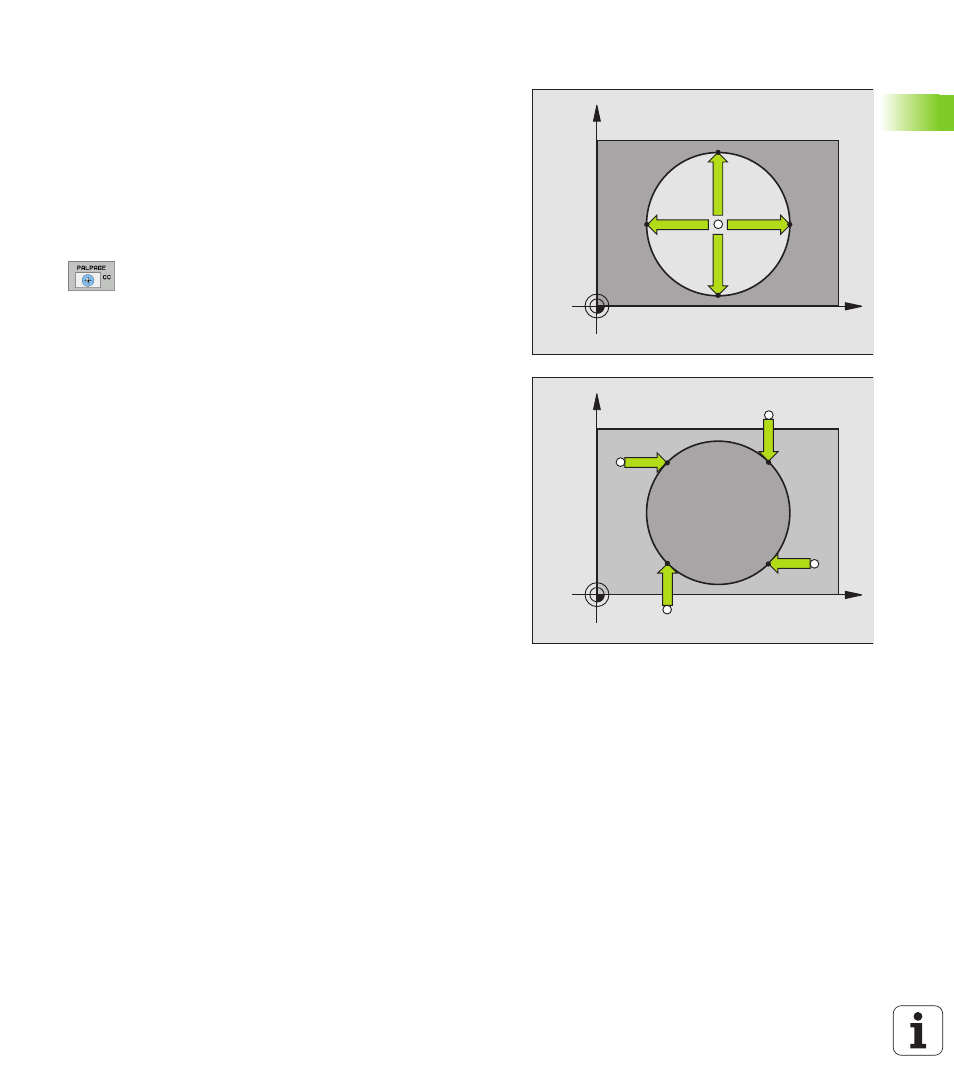

Centre de cercle pris comme point de référence
Vous pouvez utiliser comme points de référence les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires, etc.
Cercle interne:
La TNC palpe automatiquement la paroi interne dans les quatre sens
des axes de coordonnées.
Pour des cercles discontinus (arcs de cercle), vous pouvez choisir
librement le sens du palpage.
8 Positionner la bille approximativement au centre du cercle
8 Sélectionner la fonction de palpage: Sélectionnez la
softkey PALPAGE CC
8 Palpage: Appuyer quatre fois sur la touche START
externe. Le palpeur palpe successivement 4 points
de la paroi circulaire interne
8 Si vous travaillez avec rotation à 180° dans les 2 sens
(seulement sur machines avec orientation broche,
dépend de PM6160), appuyer sur la softkey 180° puis
palper à nouveau 4 points de la paroi circulaire interne
8 Si vous désirez travailler sans rotation à 180° dans les
deux sens: Appuyer sur la touche FIN
8 Point de référence : Introduire les deux coordonnées
du centre du cercle dans la fenêtre du menu, valider
avec la softkey INITIAL. POINT DE RÉFÉRENCE ou
inscrire les valeurs dans un tableau (cf. „Enregistrer
les valeurs de mesure issues des cycles palpeurs
dans un tableau de points zéro”, page 26 ou cf.
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 27)
8 Fermer la fonction de palpage: Appuyer sur la touche
FIN
Cercle externe:
8 Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle
8 Sélectionner le sens de palpage: Sélectionner la softkey
correspondante
8 Palpage: Appuyer sur la touche START externe
8 Répéter la procédure de palpage pour les 3 autres points. Cf. figure
en bas et à droite
8 Point de référence : Introduire les coordonnées du point de
référence, valider avec la softkey INITIAL. POINT DE RÉFÉRENCE
ou inscrire les valeurs dans un tableau (cf. „Enregistrer les valeurs
de mesure issues des cycles palpeurs dans un tableau de points
zéro”, page 26 ou cf. „Enregistrer les valeurs de mesure issues des
cycles palpeurs dans le tableau Preset”, page 27)
8 Fermer la fonction de palpage: Appuyer sur la touche FIN
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
