3 etalonnag e aut o matique des pièces – HEIDENHAIN iTNC 530 (340 49x-02) Touch Probe Cycles Manuel d'utilisation
Page 120
120
3 Cycles palpeurs pour le contrôle automatique de la pièce
3.3 Etalonnag
e
aut
o
matique des pièces
8
Axe de mesure
Q272: Axe du plan d'usinage sur lequel
doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe auxiliaire = axe de mesure
8

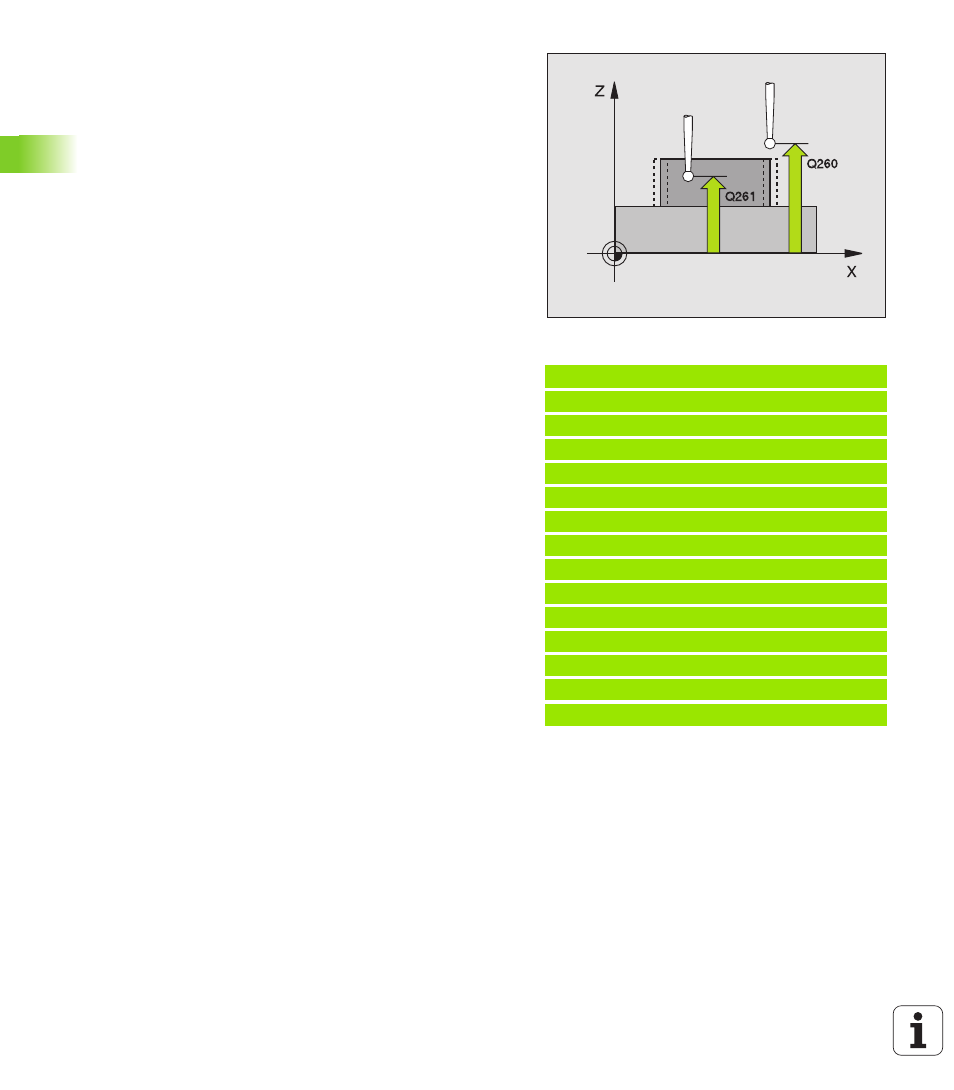

Hauteur mesure dans l'axe du palpeur
Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8
Longueur nominale
Q311: Valeur nominale
correspondant à la longueur à mesurer
8
Cote max.
Q288: Longueur max. autorisée
8
Cote min.
Q289: Longueur min. autorisée
8
Procès-verb. mes.
Q281: Définir si la TNC doit ou non
établir un procès-verbal de mesure:
0: Ne pas établir un procès-verbal de mesure
1: Etablir un procès-verbal de mesure: La TNC
mémorise en configuration standard le fichier de
procès-verbal TCHPR426.TXT dans le répertoire où
se trouve également votre programme de mesure
2: Interrompre le déroulement du programme et
afficher le procès-verbal de mesure à l'écran de la
TNC. Poursuivre le programme avec Start CN
8
Arrêt PGM si tolérance dépassée
Q309: Définir si la
TNC doit ou non interrompre l'exécution du
programme et délivrer un message d'erreur en cas de
dépassement des tolérances:
0: Ne pas interrompre l'exécution du programme, ne
pas délivrer de message d'erreur
1: Interrompre l'exécution du programme, délivrer un
message d'erreur
8
Numéro d'outil pour surveillance
Q330: Définir si la
TNC doit ou non effectuer la surveillance d'outil (cf.
„Surveillance d'outil” à la page 100)
0: Surveillance inactive
>0: Numéro d'outil dans le tableau d'outils TOOL.T
Exemple: Séquences CN
5 TCH PROBE 426 MESURE EXT. TRAVERSE
Q263=+50
;1ER POINT 1ER AXE
Q264=+25
;1ER POINT 2EME AXE
Q265=+50
;2EME POINT 1ER AXE
Q266=+85
;2EME POINT 2EME AXE
Q272=2
;AXE DE MESURE
Q261=-5
;HAUTEUR DE MESURE
Q320=0
;DISTANCE D'APPROCHE
Q260=+20
;HAUTEUR DE SECURITE
Q311=45
;LONGUEUR NOMINALE
Q288=45
;COTE MAX.
Q289=44.95
;COTE MIN.
Q281=1
;PROCES-VERBAL MESURE
Q309=0
;ARRET PGM SI ERREUR
Q330=0
;NUMERO D'OUTIL
