3 Cycles palpeurs pour le contrôle automatique de la pièce
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce

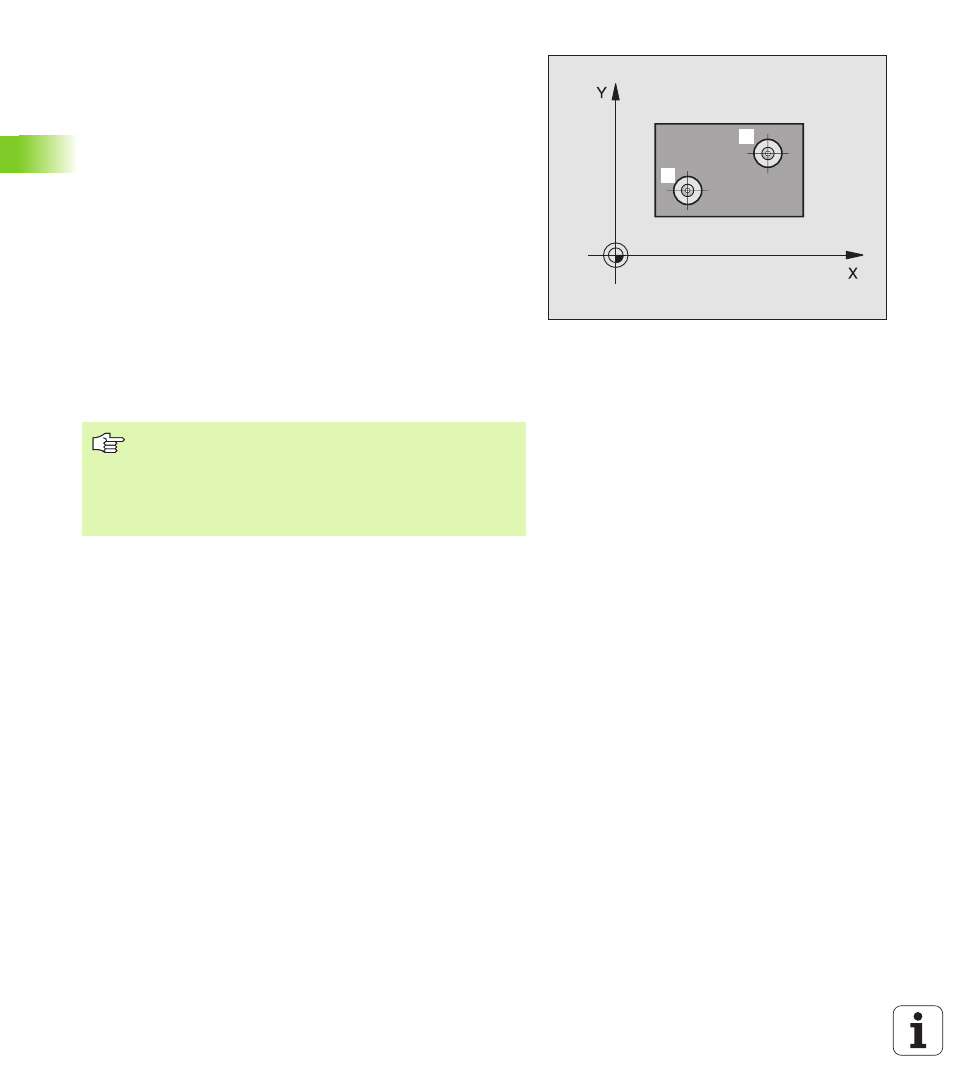

ROTATION DE BASE à partir de deux trous
(cycle palpeur 401, DIN/ISO: G401)
Le cycle palpeur 401 enregistre les centres de deux trous. La TNC
calcule ensuite l'angle formé par l'axe principal du plan d'usinage et la
droite reliant les centres des trous. Avec la fonction Rotation de base,
la TNC compense la valeur mesurée (Cf. également „Compenser le
désaxage de la pièce” à la page 31).
1
La TNC positionne le palpeur en avance rapide (valeur de MP6150
ou MP6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 22) au centre programmé du
premier trou
1
2
Le palpeur se déplace ensuite à la hauteur de mesure programmée
et enregistre le centre du premier trou en palpant quatre fois
3
Puis, la commande rétracte le palpeur à la hauteur de sécurité et le
positionne sur le centre programmé du second trou
2
4
La TNC déplace le palpeur à la hauteur de mesure programmée et
enregistre le centre du deuxième trou en palpant quatre fois
5
Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et exécute la rotation de base calculée
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
2
1
