iTNC 530 HEIDENHAIN 65
3.2 Calcul aut
o
matique des points de référ
e
nce

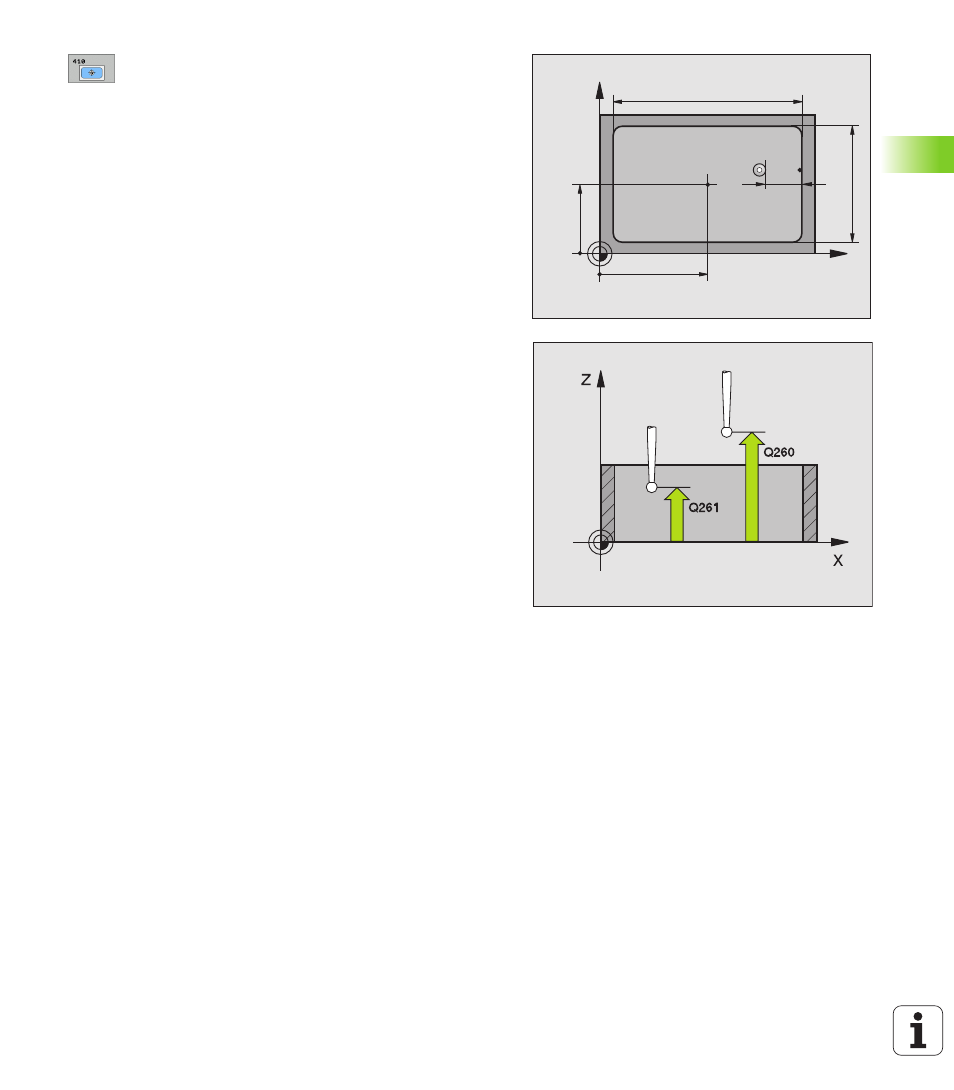

8 Centre 1er axe Q321 (en absolu): Centre de la poche
dans l'axe principal du plan d'usinage
8 Centre 2ème axe Q322 (en absolu): Centre de la poche
dans l'axe auxiliaire du plan d'usinage
8 1er côté Q323 (en incrémental): Longueur de la
poche parallèle à l'axe principal du plan d'usinage
8 2ème côté Q324 (en incrémental): Longueur de la
poche parallèle à l'axe auxiliaire du plan d'usinage
8 Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
8 Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
8 Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
8 Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Déplacement entre les points de mesure, à la
hauteur de mesure
1: Déplacement entre les points de mesure, à la
hauteur de sécurité
8 Numéro point zéro dans tableau Q305: Indiquer le
numéro dans le tableau de points zéro/Preset sous
lequel la TNC doit mémoriser les coordonnées du
centre de la poche. Si vous introduisez Q305=0, la
TNC initialise automatiquement le nouveau point de
référence au centre de la poche
8 Nouveau pt de réf. axe principal Q331 (en absolu):
Coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre calculé pour la poche.
Configuration par défaut = 0
8 Nouveau pt de réf. axe auxiliaire Q332 (en
absolu): Coordonnée dans l'axe auxiliaire à laquelle la
TNC doit initialiser le centre calculé pour la poche.
Configuration par défaut = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
