24 2 Cycles palpeurs en modes Manuel et Manivelle électronique
2.1 Intr
oduction
2.1 Introduction
Sommaire
En mode de fonctionnement Manuel, vous disposez des cycles
palpeurs suivants:
Sélectionner le cycle palpeur
8 Sélectionner le mode Manuel ou Manivelle électronique
8 Sélectionner les fonctions de palpage: Appuyer sur la
softkey FONCTION PALPAGE. La TNC affiche
d'autres softkeys: Cf. tableau ci-dessus
8 Sélectionner le cycle palpeur: par ex. appuyer sur la
softkey PALPAGE ROT; la TNC affiche à l'écran le
menu correspondant

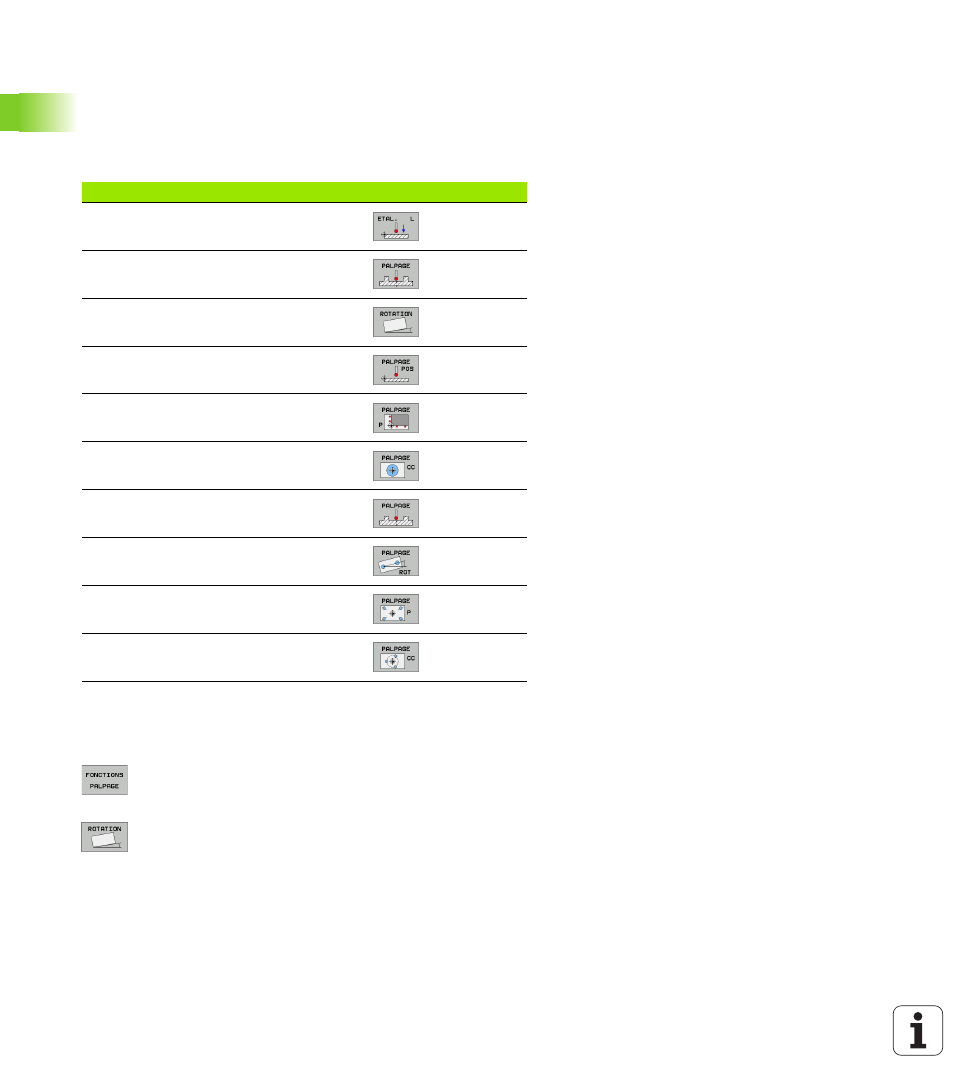

Fonction Softkey Page
Etalonnage de la longueur effective Page 28
Etalonnage du rayon effectif Page 29
Calcul de la rotation de base à partir d'une
droite Page 31
Initialisation du point de référence dans
un axe au choix Page 33
Initialisation d'un coin comme point de
référence Page 34
Initialisation du centre de cercle comme
point de référence Page 35
Initialisation de l'axe central comme point
de référence Page 36
Calcul de la rotation de base à partir de
2 trous/tenons circulaires Page 37
Initialisation du point de référence à partir
de 4 trous/tenons circulaires Page 37
Initialisation du centre de cercle à partir
de 3 trous/tenons Page 37
