iTNC 530 HEIDENHAIN 57
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce

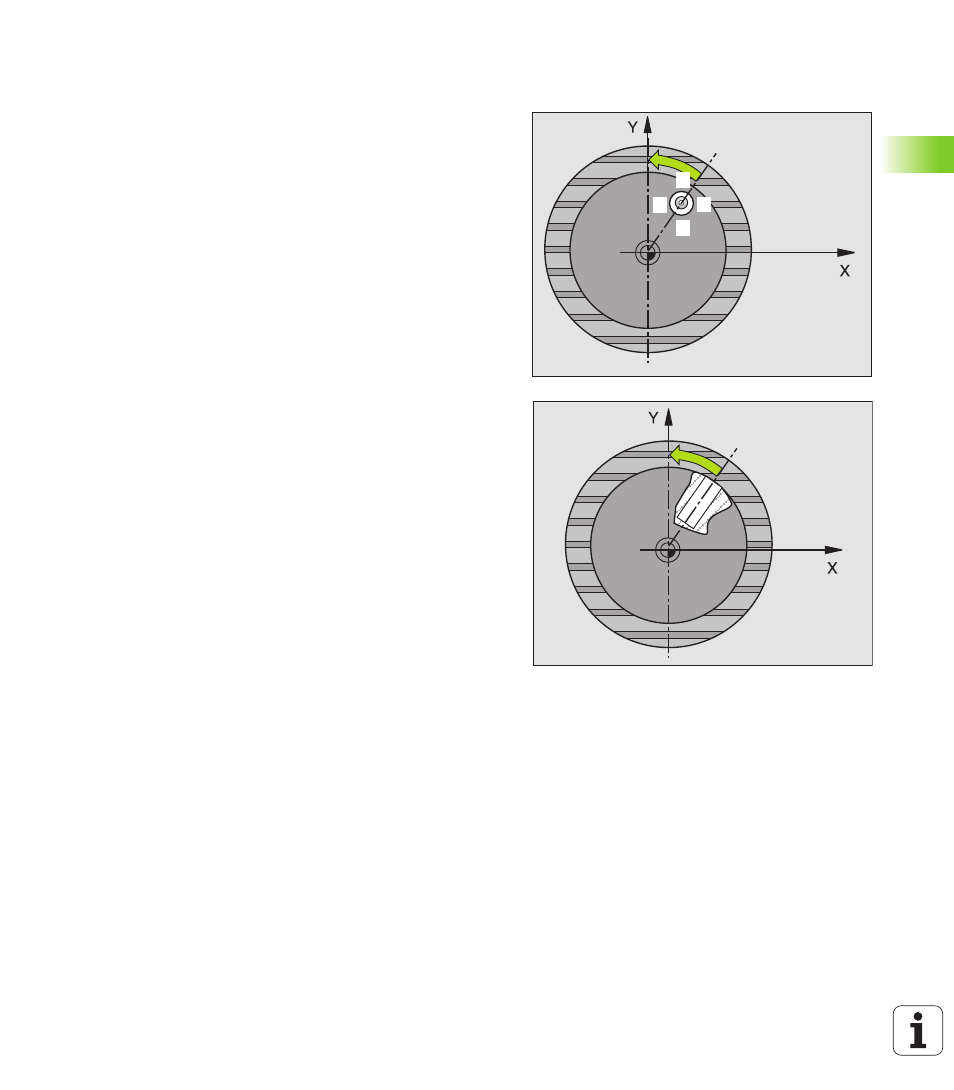

Compenser le désaxage d'une pièce avec l'axe C
(cycle palpeur 405, DIN/ISO: G405)
Le cycle palpeur 405 vous permet de déterminer
„ le désaxage angulaire entre l'axe Y positif du système de
coordonnées actif et la ligne médiane d'un trou ou
„ le désaxage angulaire entre la position nominale et la position
effective d'un centre de trou
La TNC compense le désaxage angulaire calculé de la pièce par une
rotation de l'axe C. La pièce peut être serrée n'importe où sur le
plateau circulaire mais la coordonnée Y du trou doit toujours être
positive. Si vous mesurez le désaxage angulaire du trou avec l'axe Y
du palpeur (position horizontale du trou), il peut s'avérer nécessaire
d'exécuter plusieurs fois le cycle car une imprécision d'environ 1% du
désaxage résulte de la stratégie de la mesure
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150
ou PM6361) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 22) au point de palpage
programmé
1 . La TNC calcule les points de palpage à partir des
données contenues dans le cycle et de la distance d'approche
programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (PM6120 ou PM6360). La TNC détermine
automatiquement le sens du palpage en fonction de l'angle initial
programmé
3 Le palpeur se déplace ensuite en suivant une trajectoire circulaire,
soit à la hauteur de mesure, soit à la hauteur de sécurité, jusqu'au
point de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , y exécute la troisième ou quatrième opération de
palpage et positionne le palpeur au centre du trou calculé
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et règle
la pièce par rotation du plateau circulaire. Pour cela, la TNC fait
pivoter le plateau circulaire de manière à ce que le centre du trou
soit situé après compensation – aussi bien avec axe vertical ou
horizontal du palpeur – dans le sens positif de l'axe Y ou à la
position nominale du centre du trou. Le désaxage angulaire
mesuré est disponible également dans le paramètre Q150
111
2
3
4
